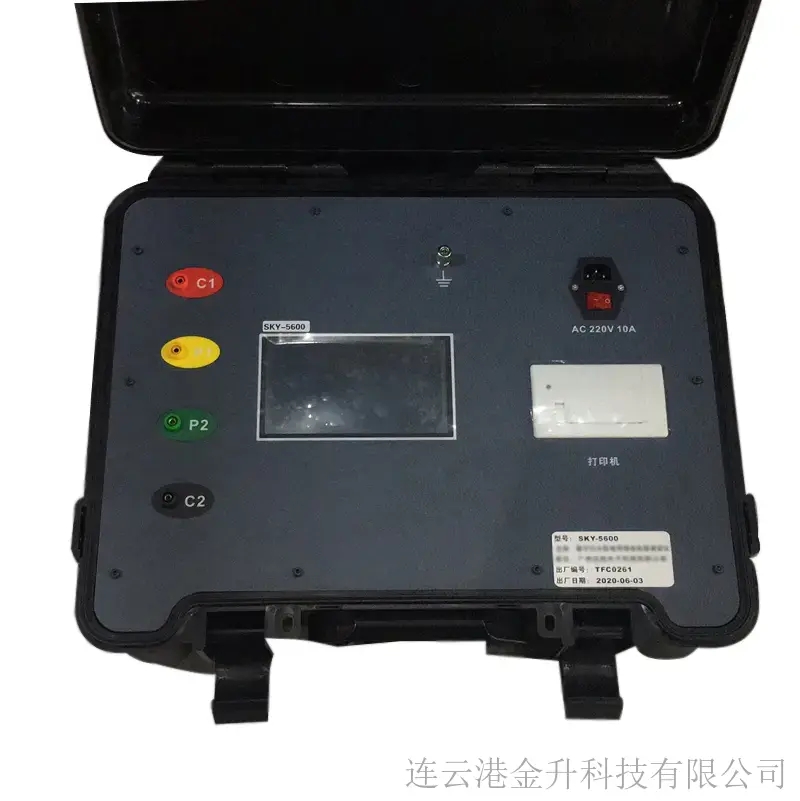

BOTE（博特）SKY-5600大型地网接地电阻测试仪
一、特性
SKY-5600数字式大型地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
SKY-5600数字式大型地网接地电阻测试仪输出*高开路电压可达400V，*大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.000Ω～2000Ω。可通过热敏打印机打印出测量数据。
SKY-5600大型地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
二、量程及技术规（BOTE（博特）SKY-5600大型地网接地电阻测试仪）
功 能 接地电阻测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量
接地阻抗 0.000~2000Ω 精度：±0.5%FS±5dgt *小分辨率：0.001Ω
土壤电阻率测量 0.000~999KΩm *小分辨率：0.001Ωm
跨步电压测量、分布电势测量、接触电压测量 0~400V *小分辨率：0.001V
阻抗角测量（弧度） 0~360.0° 分辨率：0.1°
额定测量功率 2000W
抗干扰能力 抗工频50Hz电压50V
基准条件 23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V)
电 源 AC 220V 10A (50Hz)
背 光 可调节背光亮度
测量方式 四线测试、三线测试、两线测试
测量方法 接地阻抗：额定电流法，
短路测试电流 1A、2A、3A、4A、5A(5档设置)
土壤电阻率电极间距范围 可设定1m～100m
测试频率 45Hz、55Hz、自动双频可选
短路*大电流 AC 5A±10% 正弦波
空载*大电压 AC 400V±10% 正弦波
显示模式 7寸触控彩屏
触 屏 是
测量指示 测量进度显示，测量提示动画显示
仪表尺寸 长宽高：540mm×440mm×210mm
标准测试线长 红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条
辅助接地棒 800mm 2根200mm 2根
测量时间 接地阻抗：约1分钟/次
打 印 内置热敏打印机
打印纸规格 57*40mm
数据存储 100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满
数据查阅 有
溢出显示 超量程溢出功能：“OL”符号显示
自动关机 无
功 耗 待机: <110W
测量：2000W
质 量 仪表：27 kg
测试线、辅助接地棒、仪表袋：5.5kg
工作温湿度 -10℃～40℃；80%rh以下
存放温湿度 -20℃～60℃；70%rh以下
绝缘电阻 10MΩ以上(电路与外壳之间500V)
耐 压 AC 3700V/rms(电路与外壳之间)
电磁特性 IEC61010-4-3，无线频率电磁场≤1V/m
适合安规 IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
