充电桩连接器圆导体的可插入性量规是按照GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》以及GBT11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》图13 用以检查zui大规定规定横截面积的未经处理的圆导体的可插入性的量规设计制造而成。用于检测导线zui大规定的横截面积。
主要技术参数：

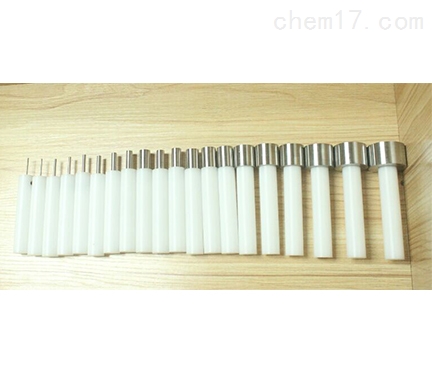

1、可插入性的量规：数量共20件/套；
2、可插入性的量规：材质采用SUS304#不锈钢；
3、量规结构及有关圆弧通过CAD及UG的计算及优化，再通过电脑机床的加工，形成无传统联接件的装配结构，达到了高度的精密和美观，量规的表面粗糙度通常都在0.2μm ~0.6μm之内（优于标准要求0.8μm）；
4、量规采用防锈能力强进口高硬质合金制作，以保证足够高的抗阻特性(否则不符合标准要求)，量规高耐磨、抗腐蚀、外形美观；
5、量规洛式硬度达HRC70～75，超过标准中HRC65°的要求；
6、可插入性的量规主要规格如下：
|
导线横截面积 |
可插入性量规 |
||
|
软mm2 |
硬单芯或绞股，mm2 |
直径a，mm |
a的偏差mm |
|
1 |
1 |
1.6 |
0/-0.05 |
|
1.5 |
1.5 |
1.9 |
0/-0.05 |
|
2.5 |
4 |
2.8 |
0/-0.05 |
|
4 |
6 |
3.4 |
0/-0.06 |
|
6 |
10 |
4.3 |
0/-0.06 |
|
10 |
16 |
5.4 |
0/-0.06 |
|
16 |
25 |
6.7 |
0/-0.07 |
|
25 |
35 |
8.0 |
0/-0.07 |
|
35 |
50 |
10.0 |
0/-0.07 |
|
50 |
70 |
12.0 |
0/-0.08 |
|
70 |
95 |
14.0 |
0/-0.08 |
|
95 |
120 |
16.0 |
0/-0.08 |
|
120 |
150 |
18.0 |
0/-0.08 |
|
150 |
185 |
20.0 |
0/-0.08 |
|
185 |
240 |
25.0 |
0/-0.08 |
|
240 |
300 |
28.0 |
0/-0.08 |
|
300 |
400 |
28.5 |
0/-0.08 |
|
400 |
500 |
33.0 |
0/-0.08 |
|
500 |
630 |
37.0 |
0/-0.08 |
|
630 |
800 |
41.0 |
0/-0.08
|
充电桩连接器圆导体的可插入性量规性能特点：
1、可插入性的量规：材质采用SUS304#不锈钢；
2、量规结构及有关圆弧通过CAD及UG的计算及优化，再通过电脑机床的加工，形成无传统联接件的装配结构，达到了高度的精密和美观，量规的表面粗糙度通常都在0.2μm ~0.6μm之内（优于标准要求0.8μm）；
3、量规采用防锈能力强进口高硬质合金制作，以保证足够高的抗阻特性(否则不符合标准要求)，量规高耐磨、抗腐蚀、外形美观；
4、量规洛式硬度达HRC70～75，超过标准中HRC65°的要求。适合长期使用，耐磨性强。
是按照GB/T20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》以及GBT11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》图13 用以检查zui大规定规定横截面积的未经处理的圆导体的可插入性的量规设计制造而成。用于检测导线zui大规定的横截面积。
