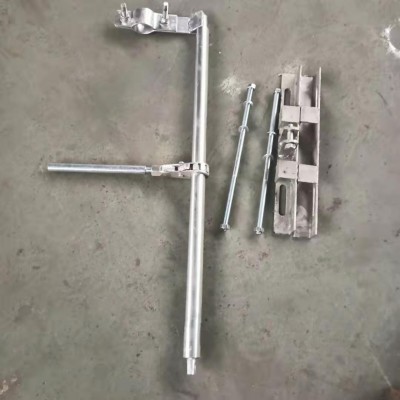

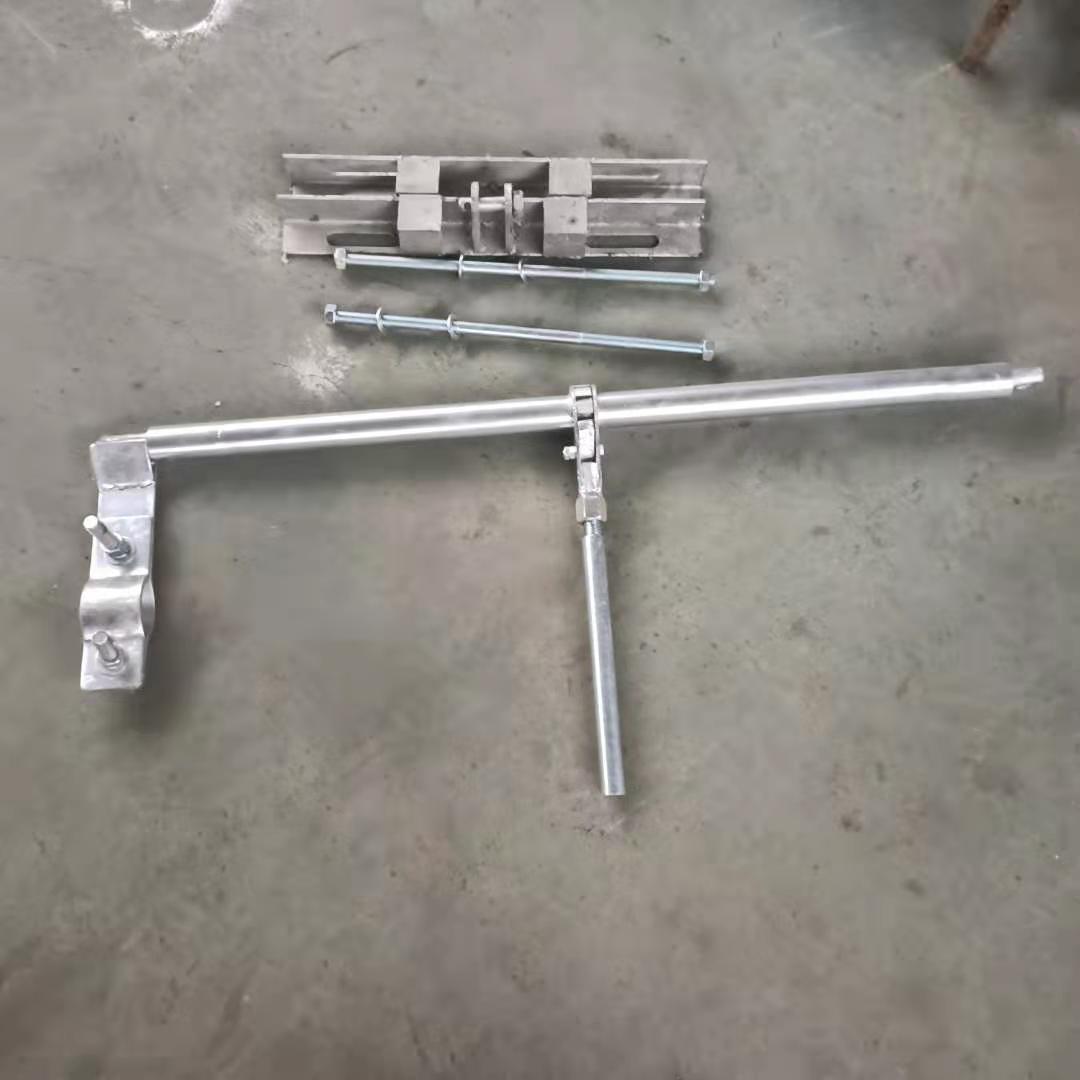

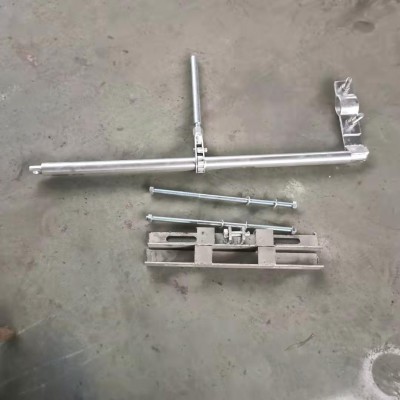

棒式绝缘子更换器 （接触网棒式绝缘子更换器）铁路作业

棒式绝缘子更换器

棒式绝缘子更换器

规格型号 CHQ-B

外形尺寸 1050-300*300

适用范围接触网检修

技术参数适用腕臂 60，φ 70 支撑力： 10KN 总重量： 8KG 伸缩量： 150mm

棒式绝缘子更换器是专门用于更换腕臂上棒式绝缘子的新型工具，结构简单，操作方便，快捷可靠，省时省力。

1、使用前应详细检查各转动部位是否灵活，各连接件是否牢固可靠。

2、使用前摇动手柄，使丝杆最大限度地缩进丝母内。

3、把更换器的底座凹口插入腕臂支座，用专用长螺栓和专用角钢更换器坚固在支架上。

4、用固定夹板和活动卡板夹紧腕臂，不得打滑。

5、拆除腕臂与绝缘子的连接螺栓。

6、摇动手柄，夹板带动腕臂上移，使腕臂缓缓脱离绝缘子。

7、拆下被更换的绝缘子。

8、装入新的棒式绝缘子。

按上述相反的操作顺序拆除更换器。

注意事项：

1、丝杆及各转轴处要涂油脂存放，已防锈蚀损坏。

2、装卸时要轻拿轻放，防止磕碰，防止丝杆变形，以影响使用。
