ZD-G2124换热器垫片

产品价格面议

产品品牌dongde

最小起订≥1 片

供货总量1000 片

发货期限自买家付款之日起 3 天内发货

浏览次数20

更新日期2020-07-16 11:33

诚信档案

慈溪市中德密封材料有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

身份认证：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码慈溪市中德密封材料有限公司

进入店铺公司介绍公司地址产品信息

企业名片在线询价

企业名片

慈溪市中德密封材料有限公司

联系人：杨长静(女士)

电子邮箱：mgr@chinaseal.cn

联系固话：0574-63787840

联系地址：浙江省慈溪市龙山镇西门外工业区

【友情提示】：来电请说明在餐饮加盟网看到我们的，谢谢！

商品信息

基本参数

品牌：	dongde
所在地：	浙江宁波市
起订：	≥1 片
供货总量：	1000 片
有效期至：	长期有效

详细说明

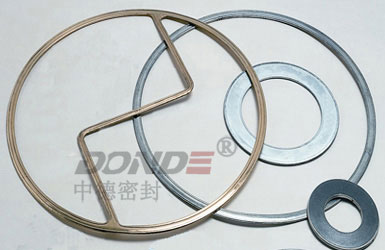

换热器垫片产品型号： ZD-G2124

换热器垫片
ZD-G2124管壳式换热器垫片一般分为管箱垫片，浮头垫片，管箱侧垫片，外头盖垫片和头盖垫片等几种，根据不同管程有不同的垫片形式，多管程的一般需要在垫片内圈上带不同形式的筋条（附图）。常用的管壳式换热器垫片有耐油石棉橡胶垫片，无石棉垫片，石墨复合垫片，金属缠绕垫片，金属包覆垫片，金属齿形垫片，金属波齿复合垫片等几种。不同形式的换热器垫片有不同的使用性能特点，其耐温，耐介质以及承载压力性能都大不相同，所以换热器垫片的选用应依据设计图纸的要求，不得随意改动，包括垫片型式、材质。如设计图纸中要求管箱、浮头垫片有分程筋条时要求垫片整体加工的必须按要求生产。
换热器垫片性能特点：
1.具有与包覆金属相同的耐腐蚀性能和相近的耐热性，
2.非金属柔性填充材料使垫片能在较低的压紧力下达到较好的密封效果。
3.可以根据不同的要求变换筋条的结构和形式.保证在不同工况下密封效果最佳.满足各种热交换器管箱和非圆形压力容器密封的需要。
4.在温度和压力交变的工况下.使用效果突出,
换热器垫片应用范围：管壳式换热器管箱垫片，浮头垫片，管箱侧垫片外头盖垫片和头盖垫片等

管壳式换热器垫片主要结构形式：

管壳式换热器垫片选型
（GB 151-1999 ，附录H 垫片）

介质	法兰公称压力Mpa	介质温度℃	法兰密封面形式	垫片名称	垫片材料或牌号
烃类化合物（烷烃、芳香烃、环烷烃、烯烃）氢气和有机溶剂（甲醇、乙醇、酚、糖醛、氨）	≤1.6	≤200	平面，凹凸面，榫槽面	耐油石棉橡胶垫	耐油石棉橡胶板
	≤1.6	201-300		缠绕垫片	不锈钢带，石棉或石墨
	2.5	≤200		耐油石棉橡胶垫	耐油石棉橡胶板
	4.0 6.4	≤200		缠绕垫片	不锈钢带，石棉或石墨
	2.5 4.0 6.4	201-450		金属包石棉橡胶垫	金属薄板，石棉或石墨复合板
	2.5 4.0 6.4	451-600		缠绕垫片	不锈钢带，石棉或石墨
	≤35.0	≤200	平面	平垫	铝，紫铜
		≤450	凹凸面	金属齿形垫片	10#
		451-550	凹凸面	金属齿形垫片	不锈钢304,316
		≤450	梯形槽	椭圆垫或八角垫	10#
		451-550	梯形槽	椭圆垫或八角垫	不锈钢
		≤200	锥面	透镜垫	20#
		≤475	锥面	透镜垫	10MoWVNB
水、盐、空气、煤气、蒸汽、液碱、惰性气体	1.5	≤200	平面，凹凸面	石棉橡胶垫	XB200石棉橡胶板
	4.0	≤350			XB350石棉橡胶板
	6.4	≤450			XB450石棉橡胶板
	4.0 6.4	≤450	凹凸面	金属缠绕垫	不锈钢带，石棉或石墨
	4.0 6.4	≤450	凹凸面	金属包石棉橡胶垫	金属薄板，石棉或石墨复合板
	10.0	≤450	梯形槽	椭圆垫或八角垫	10#，不锈钢
注：1.苯对耐油石棉橡胶垫片的丁晴橡胶有溶解作用。故PN＜2.5MPa 2.温度小于或等于200℃的苯介质也应选用金属缠绕垫片 3.浮头等内部用连接的垫片，不宜选用非金属软垫片 4.易燃，易爆，有毒，渗透性强的介质宜选用缠绕垫片或金属包覆垫片

SHS 01009-2004 《管壳式换热器维护检修规程》<密封垫片选用表>

介质	法兰公称压力Mpa	介质温度℃	法兰密封面形式	垫片名称	垫片材料或牌号
烃类化合物（烷烃、芳香烃、环烷烃、烯烃）氢气和有机溶剂（甲醇、乙醇、酚、糖醛、氨）	P≤1.6	≤200	平面	耐油石棉橡胶垫	耐油石棉橡胶板
	P≤1.6	≤600	平面，凹凸面	缠绕垫片，高强石墨垫，波齿复合垫	金属带，柔性石墨304，316L，0Cr13
	P≤4.0	≤200	平面	耐油石棉橡胶垫	耐油石棉橡胶板
		201-450	凹凸面，榫槽面	缠绕垫片，高强石墨垫，波齿复合垫	金属带，柔性石墨304，316L，0Cr13
		451-600		缠绕垫片，波齿复合垫	金属带，柔性石墨304，0Cr13
	4.0＜P≤6.4	≤200		缠绕垫片	金属带，柔性石墨304，316L，0Cr13
		201-450		缠绕垫片，高强石墨垫，波齿复合垫	金属带，柔性石墨304，316L，0Cr13
		451-600		缠绕垫片，波齿复合垫	金属带，柔性石墨304，316L，0Cr13
	6.4＜P≤35	≤200	平面	平垫	铝 08
		≤450	凹凸面，梯形槽	金属齿形垫，金属椭圆垫或金属八角垫	10#，柔性石墨
		451-600	凹凸面，梯形槽	金属齿形垫，金属椭圆垫或金属八角垫	0Cr18Ni9,316L
		≤200	锥面	透镜垫	10#
		≤475	锥面	透镜垫	10MoWVNB

换热器垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供加筋条型管壳式换热器垫片。
国内相关标准：
GB 151-1999 《管壳式换热器》
JB/T 4704-2000 《非金属软垫片》
JB /T 4705-2000 《缠绕垫片》
JB/T 4706-2000 《金属包垫片》
JB/T 4707～-2000 《压力容器法兰》
JB/T 4720-1992|管壳式换热器用非金属垫片
JB/T 4719-1992|管壳式换热器用缠绕垫片
JB/T 4718-1992|管壳式换热器用金属包垫片
SHS 01009-2004|管壳式换热器维护检修规程
