金属导管量规GBT17194-1997
一、产品标准依据
沧州中科北工试验仪器有限公司生产的金属导管量规符合《GB20041电气安装用导管系统通用要求》、
《GBT 17194-1997 电气导管 电气安装用导管的外径和导管与配件的螺纹》
二、选择方法：
1、测量导管最大外径使用GBT17194-2导管最大外径的环规，
2、测量导管最小外径使用GBT17194-3a/3b。（刚性/非刚性）

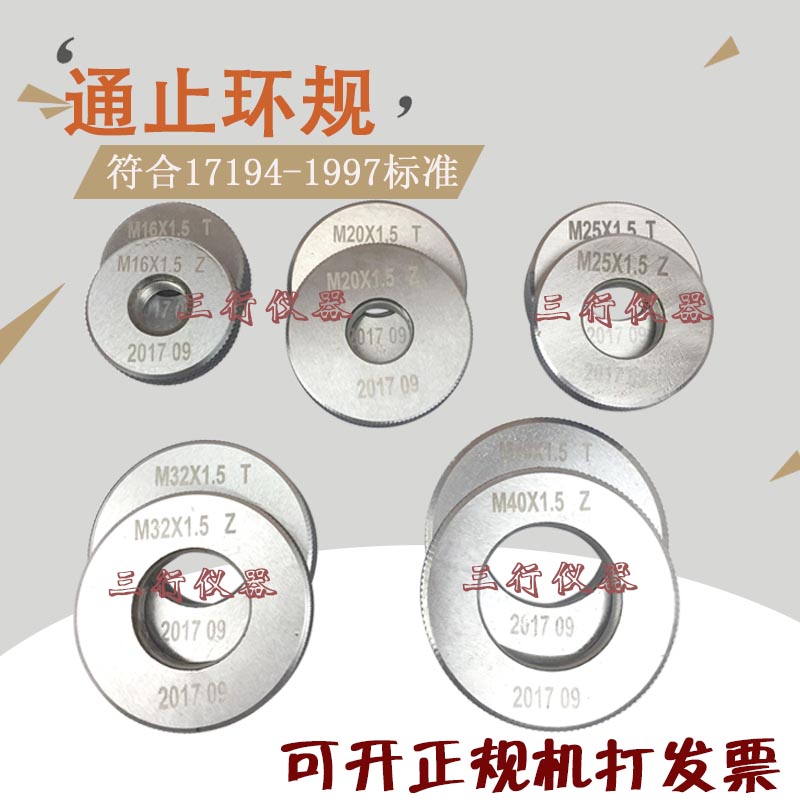

3、测量导管外螺纹选择GBT17194-4外螺纹通(T)/止(Z)环规，
4、测量导管内螺纹选择GBT17194-5内螺纹通(T)/止(Z)塞规
三、技术参数：
1、GBT17194-2导管最大外径的环规：
6.8.10.12.16.20.25.32.40.50.63.75 共12件
2、GBT17194-3a刚性金属导管最小外径量规：
6.8.10.12.16.20.25.32.40.50.63.75共12件
3、GBT17194-3b非刚性金属导管最小外径量规：
6.8.10.12.16.20.25.32.40.50.63.75共12件、GBT17194-4外螺纹通(T)/止(Z)环规：
M6.M8.M10.M12.M16.M20.M25.M32.M40.M50.M63.M75.共12件
5、GBT17194-5内螺纹通(T)/止(Z)塞规：
M6.M8.M10.M12.M16.M20.M25.M32.M40.M50.M63.M75.共12件
四、使用方法：
1、检测导管最大外径：试样长度依据标准要求，选择《GBT17194-2导管最大外径的环规》无需过分用力便能使环规通过整段导管试样，该导管试样为合格，如有保护性涂镀层的导管应在涂镀前进行此项试验。
2、检测金属刚性导管最小外径：试样长度依据标准要求，选择《GBT17194-3a刚性金属导管最小外径量规》不过分用力，量规就不可能通过整段导管时，该导管试样为合格。
3、检测非金属刚性导管最小外径：试样长度依据标准要求，选择《GBT17194-3b非刚性金属导管最小外径量规》在自重作用下，环规不能通过整段导管时，该导管试样为合格。
4、检测导管与配件的外螺纹：试样长度依据标准要求，选择《GBT17194-4外螺纹通(T)/止(Z)环规》，无需过分用力便可把螺纹环规(T)旋入导管的螺纹中；而不过分用力，就无法使螺纹环规(Z)通过螺纹，则该导管试样的外螺纹为合格。
5、检测导管与配件的内螺纹：试样长度依据标准要求，选择《GBT17194-5内螺纹通(T)/止(Z)塞规》，无需过分用力便可把螺纹塞规(T)旋入导管的螺纹中；而不过分用力，就无法使螺纹塞规(Z)通过螺纹，则该导管试样的内螺纹为合格。
五、设备保养及维护
1.使用时要注意轻拿轻放，避免磕碰。
2.设备长时间放置时要主要涂油防锈。
