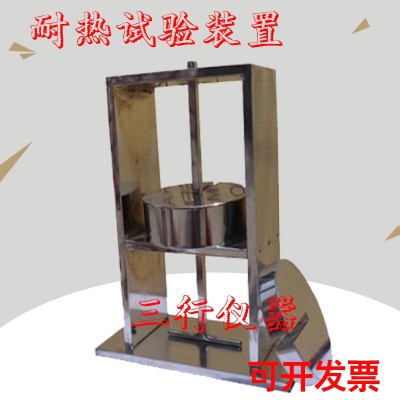

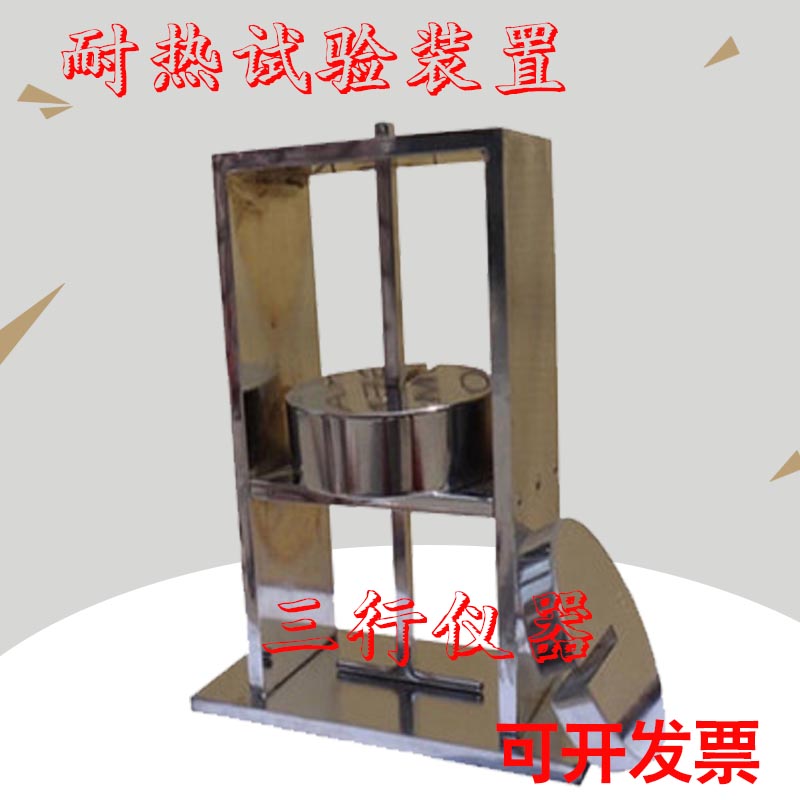

半硬质套管及波纹套管耐热试验装置 套管耐热试验装置
一、半硬质套管及波纹套管耐热试验装置前言
半硬质套管及波纹套管耐热试验装置适用于多种塑料管，塑料波纹管的耐热试验，确定管材所需耐热值，从而确定其耐热强度，符合GB/T14823.2《电气安装用导管 特殊要求—刚性绝缘材料平导管》及JG3050《建筑用绝缘电工套管及配件》及ZBG33008《聚氯乙烯塑料波纹电线管》等要求。
二、半硬质套管及波纹套管耐热试验装置技术参数：
外形尺寸：19.5cm×10cm×24cm
主机重量：5.26KG
1#砝码：0.965KG
2#砝码：1.921KG
砝码合计：2.886KG
三、半硬质套管及波纹套管耐热试验装置测定方法
1、硬质套管及配件取三根80mm长套管，沿套管轴向剖开成两片，各取其中一片为试样。配件可视具体情况从配件上制取。将试样及JG3050《建筑用绝缘电工套管及配件》耐热试验仪一起放入温度为60℃±2℃的烘箱内，试样放于耐热仪的平板上，将下端带有直径为5 mm的钢珠锥形物放在试样上，在20 N压力作用下（对于套管应压在其凹面处）保持1h，到达规定的时间后取出试样，在室温下冷却后用游标卡尺测定压痕直径d，其值不应大于2mm。
2、半硬质套管及波纹套管取三根长为100mm试样，将试样与耐热试验仪一起放入烘箱内，烘箱内温度控制如下：
—5型、—15型、—25型套管，烘箱温度为60℃±2℃；90型、90/—25型套管，烘箱温度为90'℃±2℃。
表7 耐热试验荷载
|
套管类型 |
荷载 |
套管类型 |
荷载 |
|
轻型 |
1.0 |
重型 |
2.0 |
3、试样与耐热仪在烘箱内保持4h，然后将试样放于耐热仪上，试样上放置一根直径为6 mm的钢杆，钢杆轴线与套管轴线成正交位置，试样通过钢杆被施加如表7的规定荷载。
4、试样被加荷后保持24 h，然后试样在保持受荷作用下冷却至室温，撤去荷载，立即将试样竖起，选定相应量规，要求量规能在其自重作用下从套管中自由滑落。
5、耐热试验载荷
套管类型：轻型，载荷1.0；
套管类型：重型，载荷2.0
