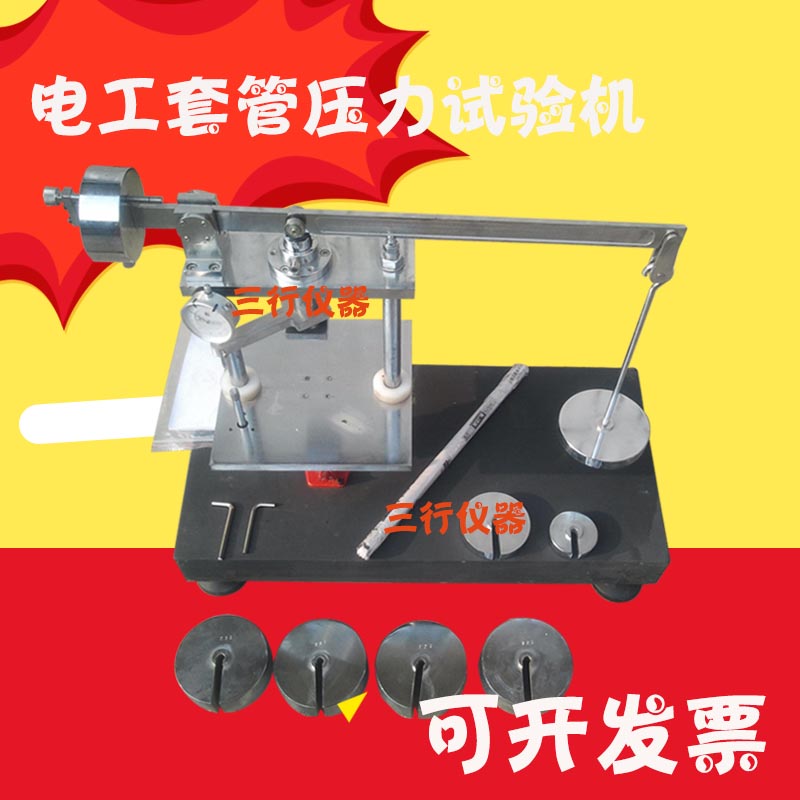

电工套管压力试验机

电工套管压力试验机 塑料管压力试验机 套管压力试验机

一、电工套管压力试验机概述：

   电工套管压力试验机适用于多种塑料管、塑料波纹管等作压力试验，一个缓慢增大的力后，由大量程面分表测量试样压扁处外径的变化，并检查试样的力学性能。符合GB/T14823.2《电气安装用导管特殊要求—刚性绝缘材料平导管》、JG/T3050《建筑用绝缘电工导管及配件》及ZBG33008《聚乙稀塑料波纹电线管》等要求。

  电工套管压力试验机与其它拉压力试验机相比，具有压力恒定、外径变化能得到精确测量、操作方便、直观可靠等特点。因此，应用愈来愈广泛。

二、电工套管压力试验机技术参数

2.1 zui大压力：1250N

2.2 压力精确度：±1%

2.3 压头规格：50×50×50mm

2.4 管径变化测量范围：0-30mm 测量精度0.01mm

2.5 升降平板尺寸：252×240mm

2.6 升降范围：90mm

2.7 外形尺寸（长×宽×高）：726×340×545mm

2.8 重量：70kg

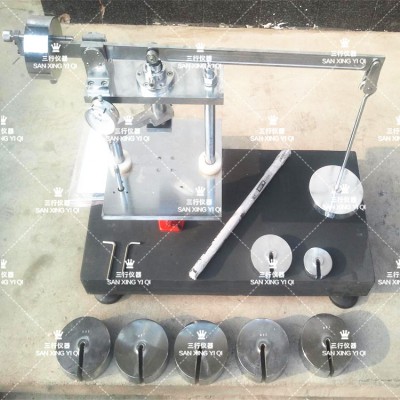

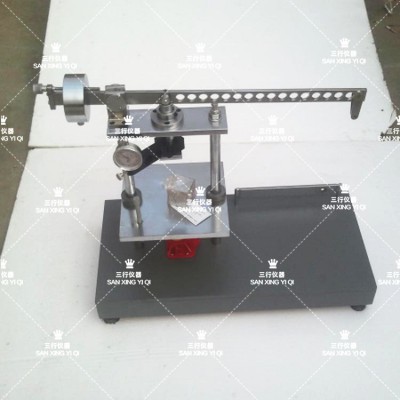

三、电工套管压力试验机结构

   1.试验机由底座、

   2.杠杆机构、

   3.千斤顶及百分表变形测量装置等组成。

四、电工套管压力试验机安装

4.1 松开绑扎物，将电工套管压力试验机表面擦拭干净，在运动部位重新注入稀油。

4.2 安装并调节底座螺栓，使底座基本水平，并使升降平板处于最低点。

4.3 将挂钩座挂在杠杆上，调节平衡丝杆来移动平衡锤，使杠杆水平。

4.4 运输过程中，砝码盘与挂钩可能是分开的，请将挂钩拧入砝码盘，将挂钩挂在挂钩座上，

使杠杆落在杠杆支承上，调节杠杆支承高度，使加压轴承不与压头顶部接触。

• 电工套管压力试验机试验方法：
• 辅助压力试验装置：1、分度值为0. 02 mm的游标卡尺；

                     2、50mm×50mm×50mm的正方体钢块。

2、取三根200mm长的试样，测出其外径，然后将试样放在温度为23℃±12℃环境中调节10h以上。

3、完成调节后，将试样水平置于钢板上，在试样上面的中部放置正方体钢块。

4、对正方体钢块施加压力：

1. 硬质套管在30s内均匀加荷达到表4中规定的相应压力值：持荷1min时，测出受压力外径，此时的外径变化率Dt  应小于25%；撤去载荷1min时，再测量套管受压处外径，此时的外径变化率Dt应小于10%。
2. 半硬质套管及波纹套管在加荷30s时，套管外径变化率在大于30%，小于50%的范围内，且压力值不低于表4中规定的相应值。持荷1min后撤去荷载，15min后测量套管受压处外径，外径变化率Dt应小于10%。
3. 外径变化率Dt按下式计算：

                    Dt  =

表4

五、电工套管压力试验机注意事项

5.1 试验结束后，将压头、平板、砝码等擦拭干净，砝码放在干燥处保存。

5.2 除测试需要外，其余情况下，必须使调节杆落下，微调旋钮处于最低点，百分表测头处于自由状态。使用不当，会损坏百分表。
