CZF-5(UL94)水平垂直燃烧测定仪款
一、适用范围

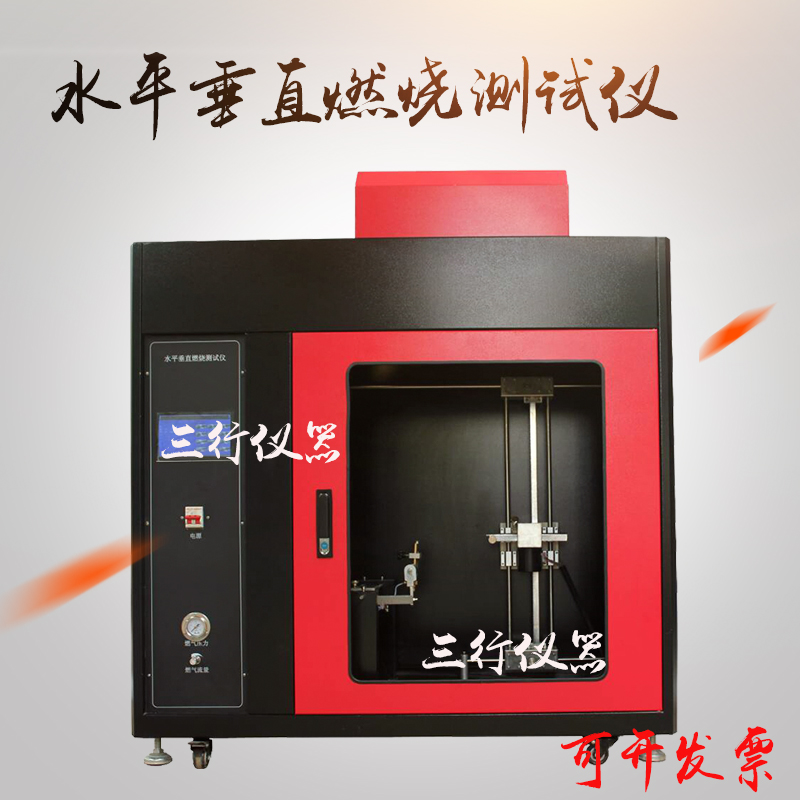

用于测试塑料类及非金属材料类物质燃烧性能的试验仪器。适用于塑料和非金属材料试样处于50W火焰条件下，水平或垂直方向燃烧性能的试验室测定方法。(实物如右图)
二、产品功能特点
1.可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能
2.自动化程度高：自动记录试验时间，自动显试结果，自动计时，自动点火，施焰结束后本生灯自动退回,可选择是否关闭燃气
3.启动时可选择是否自动点火
4.式样夹前、后、上、下进退均可触摸屏操控，启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现，指尖轻触即可完成试验
5.计时按钮配合PLC自动记录储存燃烧耗时间
6.试验时间系统自动记录，并生成试验结果
三、相三、相关技术参数
①仪器合适工作条件及主要技术指标
环境温度：室温～40℃； 相对湿度：≤75％；
供电电压和功率：220V±10％ 50HZ 功率150W
水平与垂直燃烧测试程序在触摸屏上可切换，试验结果可存储在触摸屏内，试验结果可查询；
本生灯自动点火，自动计时，点火时间任意设定（可在触摸屏上预设）
本生灯内径9.5mm±0.5mm
本生灯启动前可选择是否自动点火
施加火焰完毕本生灯自动退回，本生灯退回是可选择是否关闭燃气
气源：液化石油气（仲裁时加工业甲烷气）；
钢板静电喷箱体
大于0.5立方米（支持非标定做0.75m³、1m³大小及不锈钢材质箱体）
仪器重量约：100kg
工作电源 ： 220V AC 50HZ
计时范围：0~999.9s 记时精度：10s±0.2s 30s±0.2s；
施焰时间 ： 0～999.9S（可调，可在触摸屏上预设）
余焰时间 ： 0～999.9S
余灼时间 ： 0～999.9S
线性燃烧速率（V）PLC自动计算，触摸屏显示并保存
燃烧角度 ： 0°、20°、45°可选择
火焰高度 ： 20mm ~ 175mm 可调
火焰温度：（100-1000）℃可调
气体流量 ： 气体流量105ml/min-1000ml/min可调
燃 烧 灯 ： 灯管内径9.5±0.3mm,长度：100mm±10mm
时间装置 ： 能精确到0．1S
位置调节 ： 样品夹支架可上下、左右调节，燃烧座可前后调节，调节行程均大
外型尺寸:宽1160mm×深600mm×高1310（含脚）mm
燃烧试验区容积：＞0.5立方,长*宽*高约900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
顶部配有静音且防回流排风装置，试验结束后可排出燃烧所产生烟气
②设计标准：
GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）
GBT10707-2008《橡胶燃烧性能的测定 》方法B（即GB-T13488《橡胶燃烧性能测定—垂直燃烧法》）
③适用标准：
GJB360B-2009 电子及电气元件试验方法 111
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
②设计标准：
GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）
③适用标准：
GB-T13488《橡胶燃烧性能测定—垂直燃烧法》
GB/T5169.16-2008
ANSI/UL94
IEC60950-1、
IEC695-2-2
四、产品配置
1.设备主机 壹台
2.电源线 壹根
3.滴落盘 壹只
4.点火器 壹只
5.螺丝刀 壹只
6.紧箍 贰个
7.气源管 壹点伍米
8.备用标尺 壹把
9.说明书 壹份
10.合格证 壹张
