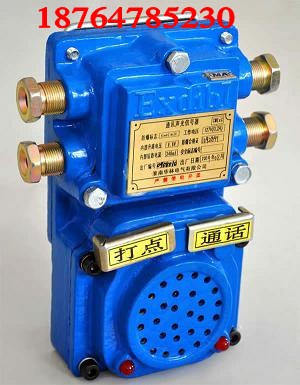

KXH127型矿用声光组合信号器,打点信号器
作为互联网营销模式中重要的一环，就是产品的直销，减少中间的流通环节，直接面向终端客户。厂家所有热卖产品，质优价廉，三包服务。
一、概述
KXH127型矿用隔爆兼本质安全型声光信号器，主要用于煤矿井下含有煤尘及爆炸性气体的工作场所。电源电压为127V。通过电源连线实现载波对讲。由矿用防潮扬声器和高亮发光二极管实现声光信号。
二、正常工作条件
a、大气压力: 80-106kPa；
b、海拔高度不超过2000 m；
c、环境温度-10℃～+40℃；
d、相对湿度:≤95 % (+25℃)；
e、大气压力: 80kPa～106kPa；
f、无显著振动和冲击；
g、无破坏绝缘的气体或蒸汽；
h、无滴水或液体侵入；
r、产品用于瓦斯、煤尘等爆炸性气体环境中；
三、产品执行标准及特征：
1、执行标准：GB3836-2000；GB/T2423-2001, GB4208－1993, MT209-90 , MT/T287-1992.
2、防爆型式：矿用隔爆兼本质安全型；
3、防爆标志: Exd[ib]I；
4、型号含义
1、该产品接线简单，易维护，使用方便；
2、通讯采取调频动力载波，抗干扰能力强，传输距离远，通讯效果好。产品机芯采用环氧封装，防湿防振使用寿命长。
3、信号发送:按下本台防爆腔内的打点发送按钮，可向本台和联机的各台发出音频联络信号(打点)；
4、信号接收:联机各台可通过电源线载波接受任一台发送的信号，通过扬声器发出大于63dB（A）声响信号，并通过发光二极管发出在20米以内可见的光信号。
5、单工对讲:本装置在不改变现有煤矿隔爆型信号装置和电源接线方式的情况下，各台通过电源线载波实现单工对讲通讯功能。
五、技术参数
|
电源 电压 |
工作 电流 |
连接电缆最大长度 |
本安输出参数 |
|
AC127V |
200mA |
≤2000米 |
开路:DC 10V；短路电流390mA 工作:DC 10V;工作电压115mA |
六、工作原理
1、工作原理图
a、发送声光信号功能:
如图所示: A#、B#为电源接线柱,C#为信号接线柱。按下打点按钮，所有联机各台C#与B#接线柱通过光耦构成回路。集成块U1B得电工作，发出声音信号送给扬声器并使LED点亮，并通过电源线发送 200kHz载波声光信号。
b、受话功能: 受话集成块U2的电源通过变压器B1获得，在没有按下通话按钮时，受话集成块U2有电。其它台发送的声光信号经电源载波，通过变压器L1的线圈与L2耦合，L2次级感应到的音频信号，经U2放大后送给扬声器Y实现受话功能。
C、单工通讯功能:
按下通话按钮, U3得电，声音经话筒MC送给U3。放大后的音频信号，通过变压器L2次级与初级耦合，Ll线圈感应到的音频信号，通过电源线载波，发送到其它各台，实现单工通讯功能。
