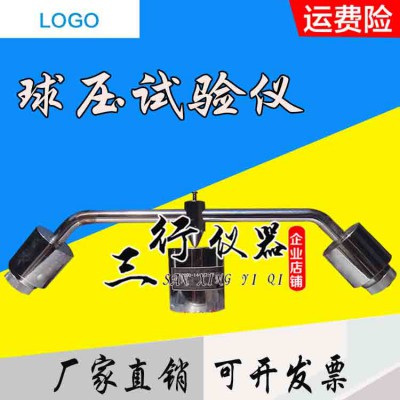

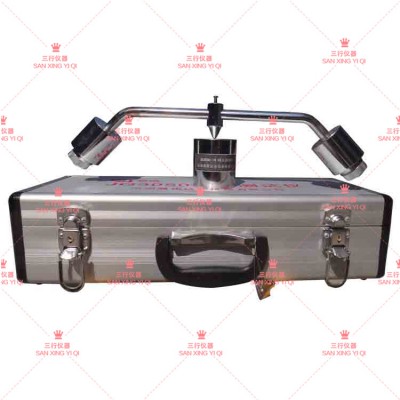

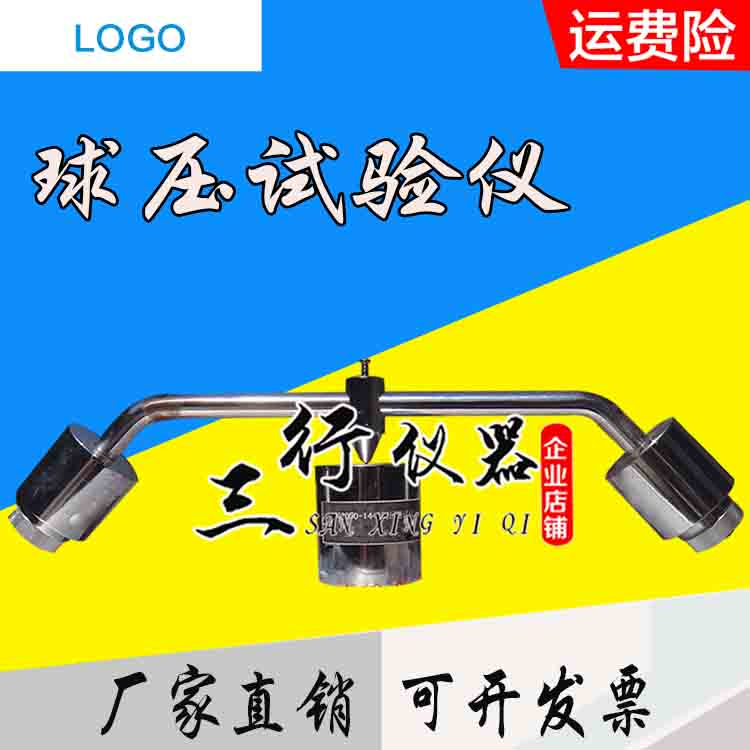

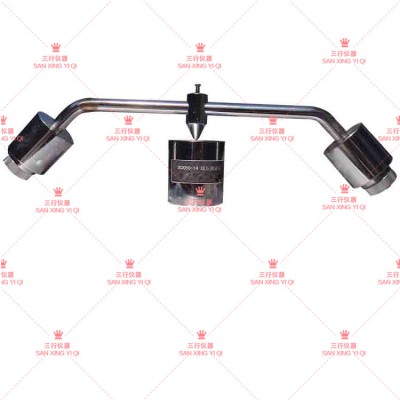

一、球压耐热试验装置概述：
球压耐热试验装置是根据球压试验相关标准条款要求设计制造，用来测试非金属材料耐热性的专用仪器。适用于电工设备及其组件和零部件、非陶瓷的固体电绝缘材料等非金属材料耐热性试验。
二、球压耐热试验装置技术参数：
1、球形压头负载：20N±0.2N
2、压头钢球：轴承钢R2.5mm（直径：5mm）
3、材质：304不锈钢
4、试验温度：60℃±2℃
5、外形尺寸：420mm×150mm×60mm
6、净 重：4.2Kg
三、球压耐热试验装置符合标准：
GB4706、GB2099、JG/T3050《建筑用绝缘电工导管及配件》等。
四、球压耐热试验装置平衡校验：
将压力球放在支座上，根据其摆动的情况，对载荷体位置作适当调整，然后拧载荷体紧，把压力球重新放支座上，观察其摆动情况，以确定调整效果。
只有在平衡情况下，压力球才能平稳放置，否则压力球会有明显地摆动，如果用光学设备检测，将会严重影响测试结果准确性。
五、球压耐热试验装置测定方法：
硬质套管及配件取三根80mm长套管，沿套管轴向剖开成两片，各取其中一片为试样。配件可视具体情况从配件上制取。
将试样及耐热试验仪一起放入温度为60℃±2℃的烘箱内，试样放于耐热仪的平板上，将下端带有直径为5mm的刚珠锥形物体放在试样上，在20N压力的作用下（对于套管应压在其凹面处）保持1h,到达规定的时间后取出试样，在室温下冷却后用游标卡尺测定压痕直径，其值不应大于2mm。
六、球压耐热试验装置保养与维护：
1、R2.5钢球为轴承钢，注意防锈。
2、保持支座端面的光洁平整。
3、防止异物阻塞Ф2.5热电偶孔。
4、防止砝码螺丝出现松动
