一、锚杆拉力计用途
锚杆拉力计（又称锚杆拉拔仪或者钢筋拉拔仪）是用于测试螺杆与基础件结合的牢固程度，它广泛用于采煤、国防、交通运输等各种坑道作业，是一种简便科学测试工具。手动油泵，是将手动机械能转换为液压能的一种小型液压泵站，在使用配套油缸及专用工具的情况下进行各种作业检测等。
现有产品：分数式锚杆接力计和指针式锚杆拉力计。自动退锚（复位）手动退锚两种。
二、锚杆拉拔仪结构及特点
锚杆拉力计分手动油泵，配套空心油缸两部分，并用高压橡胶管连接而成。手动泵体内有高低压两路及相应的阀，故在轻负荷时，大量的低压油与少量的高压油同时进入油缸，使活塞迅速上升，重负荷时，低压油自动卸荷排回油管，以减轻压杆所需作用力，降低劳动强度。由于手动油泵和空心油缸是分离的，所以油缸在使用时，不论直立横卧式倒置均可。被测螺杆所受之拉力可先在压力表上直读出指示数（MPA）,并在换算表中查出相应的承受拉力（吨）。如使用的是数显峰值表直读显示即可，使用数显峰值表详读使用说明书。
锚杆拉力计 仪器简介：

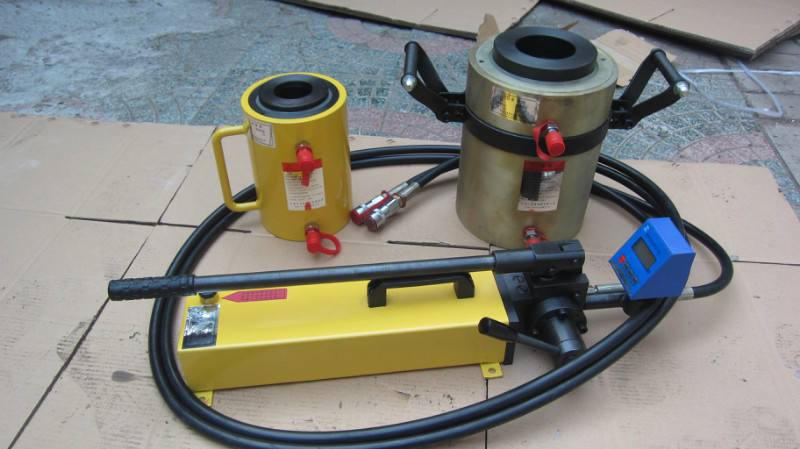

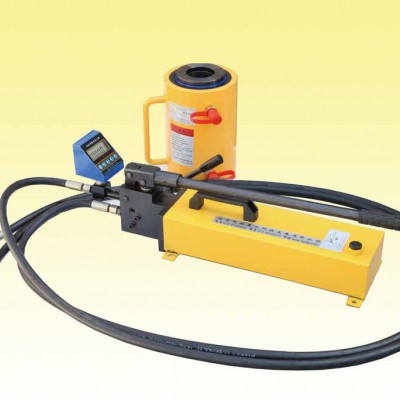

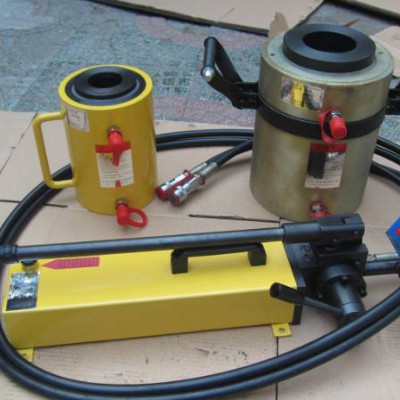

锚杆拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压油管（3米）、配选件 (锚具、转换头拉杆) 和手提便携箱组成。10T～30T吨液压缸为中空自复位式，50T～100T吨液压缸为手动复位式（可配电动泵）。本仪器中的数值显示部分为一体式多功能显示仪表可直接读取锚杆拉力值（kN）并有自动计算、峰值保持、存储和查询功能，带有背光显示、中空液压缸加有防尘系统和进口密封圈，使用寿命长，特别适合试验室和现场使用，操作简单，易学易用。
产品具体特点及配置（表一）
|
镀镍活塞和滑套 |
● |
数据存储功能 |
● |
|
表面耐腐蚀静电喷涂 |
● |
仪表数据查询和删除 |
● |
|
新型密封圈、工作可靠 |
● |
全量程6段折线修正 |
● |
|
自动弹簧复位，结构简单 |
● |
高精度传感单元 |
● |
|
自动关机功能 |
● |
6F22电池 |
● |
|
峰值保持 |
● |
显示仪分辨率 |
0.1 kN |
|
误差 |
1% |
测量范围 |
0～100/200/300kN |
产品主要技术参数（表二）
|
型号 |
油缸 中心孔 |
油缸 形成 |
测量 范围 |
重量 |
特点 |
常用 锚具 |
拉杆 |
转换 接头 |
|
100kN |
27mm |
60mm |
0-100kN |
6Kg |
精钢铸体 快速复位 过载保护 数显直读 防尘系统 峰值保持 背光显示 |
Φ6-20 |
M18 |
M6-20 |
|
200kN |
34mm |
80mm |
0-200kN |
13Kg |
Φ6-25 |
M22 |
M6-24 |
|
|
300kN |
45mm |
80mm |
0-300kN |
15Kg |
Φ6-32 |
M24 |
M6-27 |
|
|
500kN |
60mm |
120mm |
0-500kN |
25Kg |
Φ6-32 |
M30 |
M6-39 |
|
|
1000kN |
90mm |
150mm |
0-1000kN |
58Kg |
Φ6-40 |
M40 |
M6-39 |
五、锚杆拉拔仪装箱单
1、液压缸1个
2、手动泵（带包装铁箱）或木箱1台
3、产品合格证1份
4、使用说明书
5、数显压力表1只
