DL2e土壤水分水势温度监测系统

名称：土壤水分水势温度监测系统 型号： DL2e 产地：英国

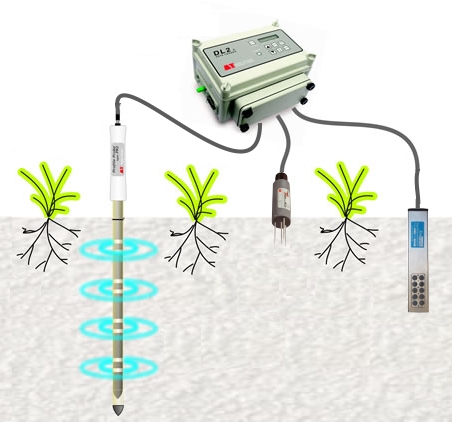

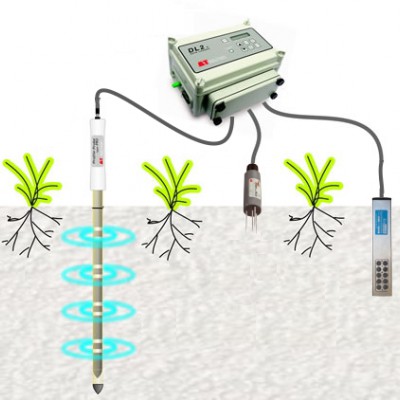

用途：DL2e土壤水分水势监测系统是一套稳定可靠的土壤水分、水势测定系统，精确地监测田地中水分运移情况，广泛应用于SPAC子系统、田间土壤水分特征曲线、水土侵蚀及保持性研究等领域。整套系统由数据采集器、土壤水分传感器、土壤水势传感器、电源供应部件、安装支架和防水机箱等构成。可以实现实时记录田间土壤水分含量及相应水势值，为研究人员提供第一手田间数据资料。

说明: 未命名 - 1

技术规格：

说明: mcl-08-07-2011-08-51-12[1]

DL2e数据采集器
测量通道	标准15个差分模拟通道或30个单端模拟通道，最大可扩展到60个差分模拟通道或60个单端模拟通道，2个数字通道，2个电源输出通道（1A,24V）
存储容量	标准128K，可扩展到256K
分辨率	12位
采样间隔	1、5、10、30秒，1、5、10、30分钟或1、2、4、12、24小时，每个通道可单独设定采样记录间隔，可记录数据的平均值，最小值和最大值，每秒钟能采集10个通道
记录类型	电压、电流、阻抗、记数、频率、通信状况等数据
工作电源	7-15V DC（6个碱性5号电池可提供50万次读数或24小时键盘/通讯操作）
工作温度	-20~+60℃，IP65防水等级
尺寸	280 x 220 x 140mm
重量	2.7kg
显示	LCD
按键	触摸按键操作，可查看当前工作状态
通讯端口	标准RS232
供电方式	可选干电池、蓄电池、太阳能以及交流电源转换器等多种供电方式
软件	Windows界面
数据传输距离	可根据用户需要选择合适的传输方案，支持RS232、RS422、RS485、GSM

土壤温度传感器：

ST1土壤温度传感器		图示
测量范围	-50~+150℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-11-29-39[1].jpg$
精度	±0.2℃
尺寸	长度125mm×直径4.8mm
标准电缆长度	5米
ST2高精度热敏传感器传感器		图示
测量范围	-50~+150℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-11-29-39[1].jpg$
精度	±0.1℃
尺寸	长度125mm×直径4.8mm
标准电缆长度	5米
ST3密封热敏传感器		图示
测量范围	-20~+80℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-11-29-39[1].jpg$
精度	±0.1℃
尺寸	长度125mm×直径4.8mm
标准电缆长度	5米
SP1 Pt100温度传感器		图示
测量范围	-20~+300℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-11-29-39[1].jpg$
精度	±0.6℃
尺寸	长度125mm×直径4.8mm
标准电缆长度	5米
MT2快速反应温度传感器		图示
测量范围	-50~+150℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-28-04-2011-15-44-55[1].jpg$
精度	±0.1℃
尺寸	直径2.5mm
标准电缆长度	5米
测量对象	适用于测量花瓣、树叶温度
MT3柔韧性迷你热敏传感器		图示
测量范围	0~+120℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-16-21-19[1].jpg$
精度	±0.1℃
尺寸	长度100mm×直径2mm
标准电缆长度	5米
STK1 K型热敏传感器		图示
测量范围	-50~+250℃	$说明: 说明: J:\产品简介\03-气象环境类仪器\01-自动气象站\Delta-T\WS科研级自动气象站\产品图片\mcl-26-08-2011-11-29-39[1].jpg$
精度	±1.5℃
尺寸	长度125mm×直径4.8mm
标准电缆长度	5米

土壤水分传感器：

ML2x土壤水分传感器		图示
测量参数	土壤体积含水量（m³.m^-3或%vol）	$说明: 说明: J:\产品简介\10-系统集成类仪器\02-土壤水分传感器\ML2x土壤水分传感器\产品图片\mcl-26-04-2011-13-30-34[1].jpg$
测量范围	最佳精度量程是0.05~0.6 m³.m^-3；全量程是0.0~1.0 m³.m^-3
精度	使用测量的土壤类型进行专业标定后：±0.01 m³.m^-3（0~40℃），±0.02 m³.m^-3（40~70℃），使用默认的常规土壤标定后：±0.05 m³.m^-3（0~70℃），
土壤盐分误差	0.0~250mS.m^-1，每变化1mS.m^-1为<-0.001 m³.m^-3；250~2000 mS.m^-1无变化意义
测量土壤体积	大于95%的情况测量的是直径4厘米×6厘米长的圆柱体（约75cm³）,以探针为中心
工作环境	可以长时间埋在各种土壤中，防护等级IP68
稳定时间	1~5秒，依赖精度需要
反应时间	优于0.5秒，感应99%的变化
循环工作时间	100%（可连续的工作）
接口	输入电压：5~15V DC；耗电：典型19mA，最大23mA；输出信号：约0~1V DC（0.0~0.5 m³.m^-3）
外壳材质	PVC
探针材质	不锈钢
电缆长度	标准5米，最大可以延长到100米
重量	约350克，带5米电缆
SM300土壤水分温度传感器		图示
土壤水分含量		$说明: 说明: J:\产品简介\10-系统集成类仪器\03-土壤水分温度传感器\Delta-T\SM300土壤水分温度传感器\产品图片\mcl-26-07-2011-00-50-34[1].jpg$
测量精度	±2.5%（实验室标定后）
测量范围	0~50%可保证精度；最大可达到100%但是会降低测量精度
盐分范围	50~1000ms/m
温度范围	0~60℃可保证精度
输出	0~1.0V差分
感应区域	约55×70mm直径
土壤温度
精度	±0.5℃
测量范围	0~40℃可保证测量精度
输出	电阻5.8~28KΩ（10K精密电阻）
常规
供电	5~14V，1秒约18mA
防护等级	IP68
尺寸	143×40毫米直径
重量	100克
PR2/4土壤剖面水分探头		图示
探测深度	10、20、30、40厘米	$说明: 说明: J:\产品简介\10-系统集成类仪器\02-土壤水分传感器\PR2土壤剖面水分传感器\产品图片\PR2s_2[1].jpg$
测量	土壤体积含水量(m³.m^-3 或%vol)
量程	0~0.4 m³.m^-3 保证精度，0~1 m³.m^-3 全量程
精度	±0.04 m³.m^-3(0~+40℃)针对土壤进行特殊标定；±0.06 m³.m^-3(0~+40℃)使用通用的标定曲线
盐分影响	50~400ms/m (孔隙水电导率)
测量点测量范围	探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果
工作环境	0~+40℃保证精度指标，-20~+70℃可操作范围
防护等级	IP67
反应时间	1秒
供电	最小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；最大：15V DC
功耗	<80mA
输出	4个模拟电压值：0~1V 对应0~60m³.m^-3
缆线	屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，最长100米
材质	聚碳酸脂和不锈钢
尺寸	长度750毫米×直径25.4毫米
重量	0.6公斤
PR2/6土壤剖面水分探头		图示
探测深度	10、20、30、40、60、100厘米	$说明: 说明: J:\产品简介\10-系统集成类仪器\02-土壤水分传感器\PR2土壤剖面水分传感器\产品图片\PR2s_1[1].jpg$
测量	土壤体积含水量(m³.m^-3 或%vol)
量程	0~0.4 m³.m^-3 保证精度，0~1 m³.m^-3 全量程
精度	±0.04 m³.m^-3(0~+40℃)针对土壤进行特殊标定；±0.06 m³.m^-3(0~+40℃)使用通用的标定曲线
盐分影响	50~400ms/m (孔隙水电导率)
测量点测量范围	探点直径10cm，上下高度高5cm 的圆柱体样土壤决定的了测量值95％的灵敏度，所以在这个圆柱体积内不能有金属、石头和根系，以免影响测量结果
工作环境	0~+40℃保证精度指标，-20~+70℃可操作范围
防护等级	IP67
反应时间	1秒
供电	最小：5.5V DC (2米缆线时)，7.5V DC (100米缆线)；最大：15V DC
功耗	<120mA
输出	6个模拟电压值：0~1V 对应0~60m³.m^-3
缆线	屏蔽9芯线，标配5米缆线，和M12(IP68 接头)，可选延长电缆：5米、10米、25米，最长100米
材质	聚碳酸脂和不锈钢
尺寸	长度1350毫米×直径25.4毫米
重量	0.9公斤

土壤水势传感器：

EQ15平衡式土壤水势传感器		图示
测量范围	0~-1500 kPa（0~-15巴）
测量精度	±10 kPa（0~-100 kPa），读数±10%（-100~-1500 kPa）
适用温度	工作温度0~40℃，存放温度-30~+70℃，可留置于冻土中
适用土壤	非盐性土壤(土壤溶液的电导率<1 mS/cm)
电源	5~15V DC，每次测量最大消耗23 mA×5秒
输出	模拟式输出100~800 mV
尺寸	长度17厘米×宽4厘米×高2厘米，须插入土壤的为前端的7.5厘米
重量	350克（不含电缆）
标准电缆长度	长度5米，可延长到100米
材质	不锈钢外壳，全密封
T4土壤水势传感器		图示
测量范围	+100 kPa~-85 kPa
精度	±0.5 kPa
工作温度	0~+50℃
输出	1 mV/kPa
供电	精密10.6V DC，约1.3mA
防护等级	IP68
样品体积	和土壤相关
陶瓷头尺寸	直径24毫米×长度60毫米
张力计管尺寸	直径25毫米×长度10~200厘米可选
电缆	1.5米，4针M12插头
T4R土壤水势传感器		图示
测量范围	+100 kPa~-85 kPa
精度	±0.5 kPa
工作温度	0~+50℃
输出	1 mV/kPa
供电	精密10.6V DC，约1.3mA
防护等级	IP68
样品体积	和土壤相关
陶瓷头尺寸	直径24毫米×长度60毫米
张力计管尺寸	直径25毫米×长度10~200厘米可选
电缆	1.5米，4针M12插头
注水	外部注水
T5土壤水势传感器		图示
测量范围	+100 kPa~-85 kPa	$说明: J:\产品简介\01-土壤类仪器\02-土壤多参数监测系统\Delta-T\DL2e土壤水分水势温度监测系统\产品图片\mcl-01-07-2011-08-46-23[1].jpg$
精度	±0.5 kPa
工作温度	0~+50℃
输出	1 mV/kPa
供电	精密10.6V DC，约1.3mA
防护等级	IP68
样品体积	和土壤相关
陶瓷头尺寸	直径5毫米
张力计管尺寸	长度2~20厘米可选
电缆	1.5米，4针M12插头
T5x土壤水势传感器		图示
测量范围	+100 kPa~-160 kPa	$说明: J:\产品简介\01-土壤类仪器\02-土壤多参数监测系统\Delta-T\DL2e土壤水分水势温度监测系统\产品图片\mcl-01-07-2011-08-46-23[1].jpg$
精度	±0.5 kPa
工作温度	0~+50℃
输出	1 mV/kPa
供电	精密10.6V DC，约1.3mA
防护等级	IP68
样品体积	和土壤相关
陶瓷头尺寸	直径5毫米
张力计管尺寸	长度2~20厘米可选
电缆	1.5米，4针M12插头
EQ2土壤水势传感器		图示
测量范围	0~-1000 kPa	$说明: J:\产品简介\01-土壤类仪器\02-土壤多参数监测系统\Delta-T\DL2e土壤水分水势温度监测系统\产品图片\mcl-04-07-2011-08-00-46[1].jpg$
测量精度	±10 kPa（0~-100 kPa），读数±10%（-100~-1000 kPa）
盐度工作范围	50~400 mS/m
工作温度	0~+40℃
输出	约0.15~0.55V差分
供电	5~15V DC，1秒约20 mA（最小5.5V带100米电缆）
防护等级	IP68
样品体积	和土壤相关
尺寸	长度220毫米×40毫米
重量	0.6公斤
