GP1土壤墒情自动监测系统

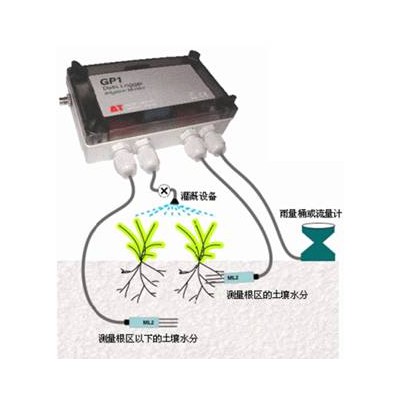

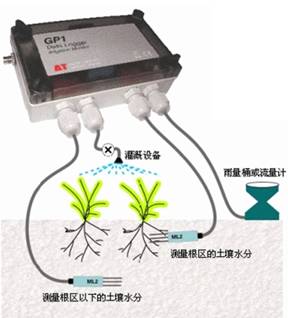

用途：GP1土壤墒情自动监测系统采用7通道的GP1数据采集器为主机，有2个差分模拟通道可用于连接土壤水分传感器，2个温度通道用于连接10K热敏电阻传感器，2个脉冲计数通道用于雨量传感器和风速传感器，1个继电器通道可用来控制灌溉开关。
特点：
·高精度7通道数据采集器；
·小型继电器用于灌溉控制；
·外壳防水等级为IP67，坚固耐用，可在野外恶劣气候下使用；
·可存储约60万个读数。
GP1数据采集器技术规格：
|
差分电压通道 |
|
|
电压精度 |
±（0.3 mV+0.01%读数）（典型在+20℃）；±（1.6 mV+0.05%读数）（最大-20~+60℃） |
|
土壤水分精度 |
±0.06%vol（±0.0006 m3/m3）（典型在+20℃）；±0.3%vol（±0.003 m3/m3）（最大-20~+60℃）[1] |
|
分辨率/输入噪音 |
±0.1 mV |
|
输入电压范围 |
-0.2 V~+2.7 V |
|
输入电压极限 |
-2.8 V~+3.6 V[2] |
|
电桥传感器 |
|
|
精度 |
±（0.1 mV+0.06%读数）（典型在+20℃）；±（0.2 mV+0.08%读数）（最大-20~+60℃） |
|
温度通道 |
|
|
温度精度 |
±0.07℃（典型在+20℃）；±0.1℃（最大-20~+60℃）[3] |
|
电阻精度 |
±0.2%读数（最大±0.3%）（典型在+20℃）；0.5%读数（2K~20K）（最大-20~+60℃） |
|
事件计数 |
|
|
事件计数（事件6） |
<50Hz，触点闭合或 脉冲/逻辑输入 |
|
事件计数（事件5） |
<33kHz，脉冲/逻辑输入。<100Hz，触点闭合 |
|
供电 |
|
|
内置电池电量 |
典型1年，9V碱性PP3电池[5] |
|
外部供电 |
11~24V DC |
|
开关传感器供电 |
最大到120mA |
|
开关+5V基准电压 |
5V±0.2%（典型在+20℃）；5V±1.6%（最大-20~+60℃） |
|
继电器通道 |
|
|
1个继电器 |
SPST，<30V DC或<24V AC，1A复位保险丝 |
|
数据记录 |
|
|
记录频率 |
1秒~24小时，用户可设定 |
|
传感器预热 |
多重1秒，用户可设定 |
|
内置闪存 |
典型>600000个读数，非丢失性内存 |
|
通讯端口 |
RS232（115K波特） |
|
物理特性 |
|
|
环境 |
防水，IP67防护等级 |
|
尺寸和重量 |
140×105×45毫米，280克 |
|
工作温度 |
-20~+60℃ |
[1] 精度为GP1数据采集器的精度，不包含土壤水分传感器的精度；
[2] 公用模式拒绝>66dB（典型78 dB）
[3] GP1在30℃或再-20~0℃以下的数；
[5] 每小时记录2个SM200和2个10K热敏电阻数据时。
土壤水分传感器：
|
ML2x土壤水分传感器 |
图示 |
|
|
测量参数 |
土壤体积含水量（m3.m-3或%vol） |
|
|
测量范围 |
最佳精度量程是0.05~0.6 m3.m-3；全量程是0.0~1.0 m3.m-3 |
|
|
精度 |
使用测量的土壤类型进行专业标定后：±0.01 m3.m-3（0~40℃），±0.02 m3.m-3（40~70℃），使用默认的常规土壤标定后：±0.05 m3.m-3（0~70℃）， |
|
|
土壤盐分误差 |
0.0~250mS.m-1，每变化1mS.m-1为<-0.001 m3.m-3；250~2000 mS.m-1无变化意义 |
|
|
测量土壤体积 |
大于95%的情况测量的是直径4厘米×6厘米长的圆柱体（约75cm3）,以探针为中心 |
|
|
工作环境 |
可以长时间埋在各种土壤中，防护等级IP68 |
|
|
稳定时间 |
1~5秒，依赖精度需要 |
|
|
反应时间 |
优于0.5秒，感应99%的变化 |
|
|
循环工作时间 |
100%（可连续的工作） |
|
|
接口 |
输入电压：5~15V DC；耗电：典型19mA，最大23mA；输出信号：约0~1V DC（0.0~0.5 m3.m-3） |
|
|
外壳材质 |
PVC |
|
|
探针材质 |
不锈钢 |
|
|
电缆长度 |
标准5米，最大可以延长到100米 |
|
|
重量 |
约350克，带5米电缆 |
|
|
SM300土壤水分温度传感器 |
图示 |
|
|
土壤水分含量 |
|
|
|
测量精度 |
±2.5%（实验室标定后） |
|
|
测量范围 |
0~50%可保证精度；最大可达到100%但是会降低测量精度 |
|
|
盐分范围 |
50~1000ms/m |
|
|
温度范围 |
0~60℃可保证精度 |
|
|
输出 |
0~1.0V差分 |
|
|
感应区域 |
约55×70mm直径 |
|
|
土壤温度 |
||
|
精度 |
±0.5℃ |
|
|
测量范围 |
0~40℃可保证测量精度 |
|
|
输出 |
电阻5.8~28KΩ（10K精密电阻） |
|
|
常规 |
||
|
供电 |
5~14V，1秒约18mA |
|
|
防护等级 |
IP68 |
|
|
尺寸 |
143×40毫米直径 |
|
|
重量 |
100克 |
|
温度传感器：
|
ST4土壤温度传感器 |
图示 |
|
|
测量范围 |
-10~+40℃ |
|
|
精度 |
±0.2℃ |
|
|
尺寸 |
长度120mm×直径6mm |
|
|
标准电缆长度 |
5米 |
|
雨量传感器：
|
RG2翻斗式雨量桶 |
图示 |
|
|
最大降雨速率 |
360mm/小时 |
|
|
工作温度范围 |
0~+50℃ |
|
|
分辨率 |
0.2mm |
|
|
雨量桶直径 |
160mm |
|
|
信号输出类型 |
数字 |
|
|
标准电缆长度 |
6米 |
|
产地：英国
