U30-NRC土壤水分温度监测系统
用途：U30-NRC土壤水分温度监测系统主要由数据采集器、传感器、软件、数据线和安装支架等部件组成。数据采集器具有10个接口，可以扩展到15个接口，最大可以连接15个土壤水分传感器或土壤温度传感器，并可以外接其他环境气象传感器，如空气温湿度、雨量、风速风向等。
数据采集器：
|

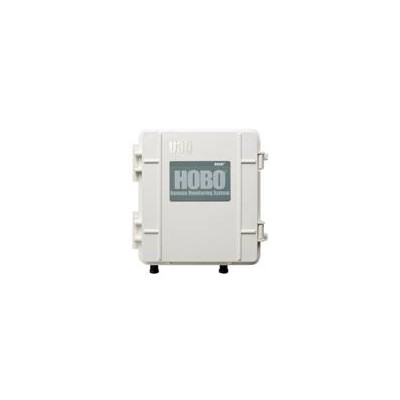

U30数据采集器（U30-NRC-000-10-S100-000） |
图示 |
|
|
常规工作温度 |
-20~+40℃ |
|
|
延长工作温度 |
-40~+60℃ |
|
|
传感器接口 |
标准10个 |
|
|
兼容智能传感器 |
兼容原厂智能传感器 |
|
|
数据通道 |
15个 |
|
|
警报输出继电器 |
1个继电器触点闭合能配置常规开启，常规闭合或脉冲，最大额度30 V和1 amp，常规闭合或脉冲 |
|
|
本地通讯方式 |
USB通过mini-USB连接电脑。 |
|
|
尺寸 |
高17.8厘米×长11.7厘米×宽19.3 厘米 |
|
|
重量 |
2公斤 |
|
|
材质 |
外壳采用聚碳酸酯/PBT混合含不锈钢铰链插脚和黄铜螺母，内壳采用聚碳酸酯带黄铜垫圈 |
|
|
数据存储容量 |
512K非丢失性内存 |
|
|
存储模式 |
数据存储满停止记录或数据存储满覆盖记录 |
|
|
工作指示 |
7个工作指示灯 |
|
|
记录间隔 |
1秒到18个小时，用户可自己设定 |
|
|
电池类型 |
4V 10Ahr可充电密封铅酸电池 |
|
|
充电电池寿命 |
典型情况下3~5年，主要根据使用环境有关 |
|
|
时间精度 |
第一个数据点0~2秒和±5秒/周（在25℃） |
|
|
环境等级 |
防护外壳，防护等级NEMA6（必须正确的安装） |
|
|
安装条件 |
3.8厘米直径钢管或安装在墙壁上 |
|
|
警报通知延迟 |
记录间隔时间加2~4分钟（典型） |
|
|
继电器电压 |
t30 V电流：最大1Amp |
|
土壤水分传感器：
|
EC-5土壤水分传感器（S-SMC-M005） |
图示 |
|
|
测量范围 |
在土壤中：0~0.550 m3/m3；扩展范围：-0.401~2.574 m3/m3（全量程） |
|
|
精度 |
典型±0.031 m3/m3（±3%）（0~+50℃）；进行土壤特殊标定后±0.020 m3/m3（±2%） |
|
|
分辨率 |
±0.0007 m3/m3（±0.07%） |
|
|
探头尺寸 |
89×15×1.5毫米 |
|
|
重量 |
180克 |
|
|
工作温度 |
0~+50℃（可工作在-40~+70℃，精度无法保证） |
|
|
感应体积 |
0.3升 |
|
|
传感器频率 |
70MHz |
|
|
电缆长度 |
5米 |
|
|
占用数据通道 |
1个 |
|
|
10HS土壤水分传感器（S-SMD-M005） |
图示 |
|
|
测量范围 |
在土壤中：0~0.570 m3/m3 |
|
|
精度 |
典型±0.033 m3/m3（±3%）（0~+50℃，矿物土最大到10 dS/m） |
|
|
分辨率 |
±0.0008 m3/m3（±0.08%） |
|
|
探头尺寸 |
160×32×2毫米 |
|
|
重量 |
190克 |
|
|
工作温度 |
0~+50℃（可工作在-40~+70℃，精度无法保证） |
|
|
感应体积 |
1升 |
|
|
传感器频率 |
70MHz |
|
|
电缆长度 |
5米 |
|
|
占用数据通道 |
1个 |
|
温度传感器：
|
温度传感器（S-TMB-M002） |
图示 |
|
|
测量范围 |
-40~+100℃ |
|
|
精度 |
<±0.2℃（0~50℃） |
|
|
分辨率 |
<±0.03℃（0~50℃） |
|
|
漂移 |
<±0.1℃/年 |
|
|
反应时间 |
典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒 |
|
|
防护等级 |
防水传感器头和电缆可以1年浸泡在50℃的水中 |
|
|
材质 |
不锈钢传感器头 |
|
|
尺寸 |
7×38毫米 |
|
|
重量 |
约100克 |
|
|
电缆长度 |
2米 |
|
|
占用数据通道 |
1个 |
|
|
温度传感器（S-TMB-M006） |
图示 |
|
|
测量范围 |
-40~+100℃ |
|
|
精度 |
<±0.2℃（0~50℃） |
|
|
分辨率 |
<±0.03℃（0~50℃） |
|
|
漂移 |
<±0.1℃/年 |
|
|
反应时间 |
典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒 |
|
|
防护等级 |
防水传感器头和电缆可以1年浸泡在50℃的水中 |
|
|
材质 |
不锈钢传感器头 |
|
|
尺寸 |
7×38毫米 |
|
|
重量 |
约310克 |
|
|
电缆长度 |
6米 |
|
|
占用数据通道 |
1个 |
|
|
温度传感器（S-TMB-M017） |
图示 |
|
|
测量范围 |
-40~+100℃ |
|
|
精度 |
<±0.2℃（0~50℃） |
|
|
分辨率 |
<±0.03℃（0~50℃） |
|
|
漂移 |
<±0.1℃/年 |
|
|
反应时间 |
典型90%在1m/秒的气流环境中<3分钟；典型90%在搅拌的水中<30秒 |
|
|
防护等级 |
防水传感器头和电缆可以1年浸泡在50℃的水中 |
|
|
材质 |
不锈钢传感器头 |
|
|
尺寸 |
7×38毫米 |
|
|
重量 |
约880克 |
|
|
电缆长度 |
17米 |
|
|
占用数据通道 |
1个 |
|
软件和通讯部件：
|
HOBOware PRO软件套装（BHW-PRO-CD） |
图示 |
|
|
用途 |
用于对数据采集器进行启动、设置和数据下载等。 |
|
|
软件语言 |
英文 |
|
|
操作系统要求 |
windows 7、windows XP或Windows Vista |
|
|
运行程序需要 |
Sun Java Runtime Environment (JRE) 1.6 |
|
|
电脑显示屏要求 |
1024×768分辨率，256色 |
|
|
电脑处理器要求 |
优于1.8GHz单核 CPU |
|
|
内存 |
优于1.5GB |
|
|
磁盘空间 |
优于256MB |
|
|
软件套装包含 |
软件光盘1张、软件说明书1本、USB数据线1根 |
|
|
HOBO手持数据下载器（U-DT-2） |
图示 |
|
|
用途 |
用于将记录仪或数据采集器中的数据下载到手持数据下载器中，手持数据下载器中可以存储多个记录仪或数据采集器中的数据，存储的数据可以下载到电脑中。 |
|
|
兼容数据采集器 |
U30系列数据采集器、H21系列数据采集器和HOBO FlexSmart数据采集器（H22） |
|
|
工作温度 |
0~+50℃ |
|
|
存储温度 |
-10~+50℃ |
|
|
时间精度 |
在25℃时±1分钟/月 |
|
|
记录仪下载数据到下载器中速度 |
USB或光学：64K约30秒；串口：512K约60秒 |
|
|
下载器下载数据到电脑中速度 |
4MB下载到电脑中约3~5分钟 |
|
|
数据容量 |
4MB（其中64KB用于存放下载器信息），可以存放7个512K容量数据采集器。 |
|
|
主电池 |
2节AA碱性电池 |
|
|
时钟电池 |
1节CR1225锂电池（3V） |
|
|
主电池电量 |
1年或约50次存储满容量操作 |
|
|
时钟电池电量 |
典型10年 |
|
|
重量 |
153克 |
|
|
尺寸 |
11.0×6.9×2.7厘米 |
|
|
外壳材质 |
ABS外壳带聚氨脂橡胶把手，聚碳酸酯标签 |
|
外部供电部件：
|
1.2W太阳能板（SOLAR-1.2W） |
图示 |
|
|
用途 |
用于给U30数据采集器内置的可充电电池进行充电。 |
|
|
电压 |
6V |
|
|
重量 |
0.49公斤 |
|
|
尺寸 |
高15.2厘米×宽11.7厘米 |
|
|
3.0W太阳能板（SOLAR-3W） |
图示 |
|
|
用途 |
用于给U30数据采集器内置的可充电电池进行充电。 |
|
|
电压 |
6V |
|
|
重量 |
0.79公斤 |
|
|
尺寸 |
高14.2厘米×宽24.1厘米 |
|
|
6.0W太阳能板（SOLAR-6W） |
图示 |
|
|
用途 |
用于给U30数据采集器内置的可充电电池进行充电。 |
|
|
电压 |
6V |
|
|
重量 |
1.03公斤 |
|
|
尺寸 |
高24.1厘米×宽24.1厘米 |
|
安装附件：
|
2米传感器延长电缆（S-EXT-M002） |
图示 |
|
|
用途 |
用于延长传感器的电缆，电缆长度2米。 |
|
|
5米传感器延长电缆（S-EXT-M005） |
图示 |
|
|
用途 |
用于延长传感器的电缆，电缆长度5米。 |
|
|
10米传感器延长电缆（S-EXT-M010） |
图示 |
|
|
用途 |
用于延长传感器的电缆，电缆长度10米。 |
|
|
25米传感器延长电缆（S-EXT-M025） |
图示 |
|
|
用途 |
用于延长传感器的电缆，电缆长度25米。 |
|
|
防雨连接外壳（S-EXT-CASE2） |
图示 |
|
|
用途 |
选购传感器延长电缆必须选择本部件，用于防止接头部分进水。 |
|
|
1分6插口扩展适配器（S-ADAPT-X5-10） |
图示 |
|
|
用途 |
将数据采集器的1个接口分为6个接口。 |
|
|
1分6插口扩展适配器防护机箱（S-ADAPT-6） |
图示 |
|
|
用途 |
用于安装1分6插口扩展适配器（S-ADAPT-X5-10）。 |
|
|
完全3米三角支架套件（M-TPA-KIT） |
图示 |
|
|
用途 |
用于安装数据采集器和传感器等部件。套件包含：3米三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、桅杆水平仪。 |
|
|
完全2米三角支架套件（M-TPB-KIT） |
图示 |
|
|
用途 |
用于安装数据采集器和传感器等部件。套件包含：包含：2米三脚支架、接地铜杆、钢锁缆线、1/2"打桩附件、1/4"打桩附件、桅杆水平仪。 |
|
|
3米三角支架（M-TPA） |
图示 |
|
|
用途 |
用于安装数据采集器和传感器等部件。 |
|
|
2米三角支架（M-TPB） |
图示 |
|
|
用途 |
用于安装数据采集器和传感器等部件。 |
|
|
钢锁缆线（M-GWA） |
图示 |
|
|
用途 |
用来固定三角支架或桅杆。 |
|
|
0.5英寸直径打桩套件（M-SKA） |
图示 |
|
|
用途 |
用于固定三角支架。 |
|
|
0.25英寸直径打桩套件（M-SKB） |
图示 |
|
|
用途 |
用于固定三角支架。 |
|
|
接地铜杆（M-GKA） |
图示 |
|
|
用途 |
配合三角支架或桅杆使用，可以起到一定的防雷击作用。 |
|
|
3米桅杆（M-MPA） |
图示 |
|
|
用途 |
用于单独安装雨量桶或其他传感器。 |
|
|
1.5米桅杆（M-MPB） |
图示 |
|
|
用途 |
用于单独安装雨量桶或其他传感器。 |
|
|
电缆盒（M-CDY） |
图示 |
|
|
用途 |
用于将额外的电缆都集中放置到盒子里面，可安装到4.1厘米直径的钢管上 |
|
|
重量 |
0.3公斤 |
|
|
尺寸 |
15×10×9厘米 |
|
产地：美国
