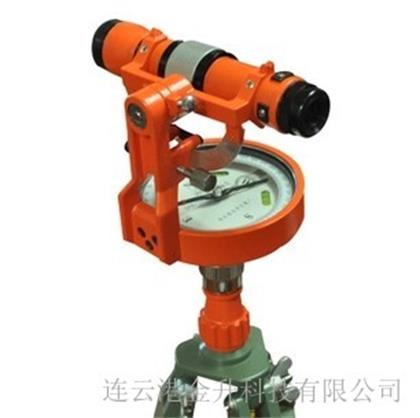

哈光DQL-12Z型正像12倍森林罗盘仪
哈光DQL-12Z型正像12倍森林罗盘仪 主要由磁罗盘、水平机构、望远镜及三角支架组成。当调整水平后，罗盘的磁针将指向地磁场的方向，即它的一个极将指向磁北极，如果对磁偏角的影响作以修正，就可准确地测出正北极的方向，并由此可以测知任何方位。
磁罗盘主要是由一个能够自由转动的磁针，一个有360°刻度的园形刻度盘及壳体构成。壳体能够相对于支架作360°的全回转。
在使用本仪器时，首先要使仪器处于水平状态，为此在罗盘内设置了两个长条状水准器，在壳的下部采用了万向球绞座，由它们共同组成了水平调整系统，使仪器快速准确地调至水平状态。
本仪器装有12倍的望远镜，由物镜、镜筒、转向系统和目镜组成，望远镜有一个垂直旋转的支点，可作上下50°角的转动。望远镜可以纵横全方位地观测远距离的目标。镜内设有棱镜正像系统，使得在目镜上的成像为正像，无论其上下方向及左右，使观测者所看到的全为正像，完全真实面准确地再现了被观测物，因此在观测与测量时极为方便快捷，完全免除了由于倒像所带来的麻烦。
放大倍率：12X *短视距：2.5mm
视距乘常数：100 视距加常数：0.18
鉴 别 率：11″ 度盘格值：1°
四、重量与体积
重量：0.7kg
体积：140×105×190mm3
