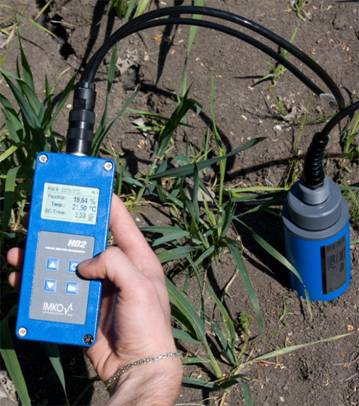

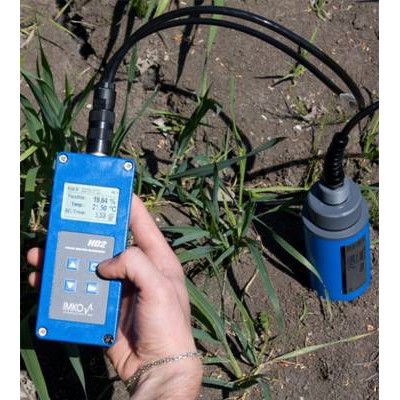

HD2便携式土壤水分速测仪
用途：HD2便携式土壤水分速测仪用于测量土壤表层的土壤水分、温度，并可以显示计算的土壤电导率数值。测量土壤表层深度有11厘米和16厘米两种可选。
测量原理：基于TDR时域反射技术。用以直接测量土壤或其他介质的介电常数，介电常数又与土壤水分含量的多少有密切关系，土壤含水量即可通过模拟电压输出被读数系统计算并显示出来。测量时，金属波导体被用来传输TDR信号，工作时产生一个1GHz的高频电磁波，电磁波沿着波导体传输，并在探头周围产生一个电磁场。信号传输到波导体的末端后又反射回发射源。传输时间在10ps-2ns间。厂家发明了这种专利测量技术，使得仪器可以检测到小至3ps的时间信号。建立了时间采样的方法。从而使得土壤水分的测量变得更为准确和方便。
手持读数表：
|
HD2手持读数表 |
图示 |
|
|
显示项目 |
土壤体积含水量、土壤温度、土壤电导率、测量次数、传感器序列号、电池电量 |
|
|
供电 |
内置4节1.2V 五号（AA）可充电镍氢电池，2000mAh，约可以测量1500次 |
|
|
兼容探头 |
PICO-IPH、PICO32和PICO64 |
|
|
承受温度范围 |
-30~+80℃ |
|
|
工作温度范围 |
-20~+70℃ |
|
|
充电电压 |
标准12V，最大15V，最小12V |
|
|
充电电流 |
1A |
|
|
充电时间 |
约2小时 |
|
|
尺寸规格 |
150×64×36毫米 |
|
|
重量 |
约437克 |
|
土壤水分温度探头：
|
TRIME-PICO32土壤水分温度探头 |
图示 |
|
|
供电 |
7~24V DC |
|
|
电量消耗 |
100mA @ 12V/DC，测量的时候持续 2~3秒 |
|
|
测量范围 |
0~100%体积含水量 |
|
|
测量精度 |
±1%（0~40%，0~6dS/m），±2%（40~70%，0~6dS/m）；±2%（0~40%，6~12dS/m），±3%（40~70%，6~12dS/m） |
|
|
重复性精度 |
±0.2%（0~6dS/m），±0.3%（6~12dS/m） |
|
|
温度漂移 |
全量程的±0.3% |
|
|
温度测量范围 |
-15℃~+50℃ |
|
|
温度测量精度 |
±0.2℃ |
|
|
测量体积 |
0.25升（高110毫米×直径50毫米） |
|
|
工作温度范围 |
-15℃~+50℃（可定制其他温度量程） |
|
|
探头主体材质 |
密封防水PVC（IP68） |
|
|
探头主体尺寸 |
高155毫米×直径32毫米 |
|
|
探针长度 |
110毫米 |
|
|
探针直径 |
3.5毫米 |
|
|
输出接口 |
IMP-BUS、RS485、模拟输出（0~1V或4~20mA） |
|
|
电缆 |
1.5米电缆带7针母口（RS485或模拟输出）；5米电缆带4针母口（IMP-BUS）；5米裸线 |
|
|
校准数据 |
标准校准用于大多数标准土壤类型，可存储最多15个用户自定义校正曲线 |
|
|
TRIME-PICO64土壤水分温度探头 |
图示 |
|
|
供电 |
7~24V DC |
|
|
电量消耗 |
100mA @ 12V/DC，测量的时候持续 2~3秒 |
|
|
测量范围 |
0~100%体积含水量 |
|
|
测量精度 |
±1%（0~40%，0~6dS/m），±2%（40~70%，0~6dS/m）；±2%（0~40%，6~12dS/m），±3%（40~70%，6~12dS/m） |
|
|
重复性精度 |
±0.2%（0~6dS/m），±0.3%（6~12dS/m） |
|
|
温度漂移 |
全量程的±0.3% |
|
|
温度测量范围 |
-15℃~+50℃ |
|
|
温度测量精度 |
±0.2℃ |
|
|
测量体积 |
1.25升（高160毫米×直径100毫米） |
|
|
工作温度范围 |
-15℃~+50℃（可定制其他温度量程） |
|
|
探头主体材质 |
密封防水PVC（IP68） |
|
|
探头主体尺寸 |
高155毫米×直径63毫米 |
|
|
探针长度 |
160毫米 |
|
|
探针直径 |
6毫米 |
|
|
输出接口 |
IMP-BUS、RS485、模拟输出（0~1V或4~20mA） |
|
|
电缆 |
1.5米电缆带7针母口（RS485或模拟输出）；5米电缆带4针母口（IMP-BUS）；5米裸线 |
|
|
校准数据 |
标准校准用于大多数标准土壤类型，可存储最多15个用户自定义校正曲线 |
|
|
|
|
|
|
PICO64预打孔工具 |
PICO32预打孔工具 |
标定套件 |
|
|
||
|
土壤表层水分探头延长杆 |
||
产地：德国
