履带式坑道钻机

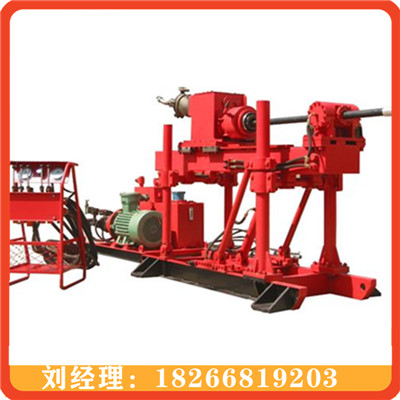

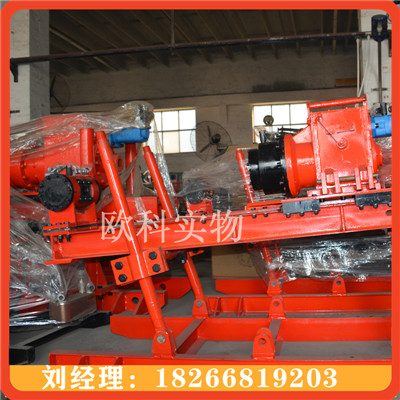

ZDY系列履带式全液压坑道钻机 ZDY4200LPS型煤矿用履带式全液压坑道钻机(以下简称“钻机”)属于履带自行式、低转速、大转矩类型，适于在煤矿井下采用复合片钻头在稳定中硬岩煤层中施工深度350m以内、终孔直径小于200mm的近水平瓦斯抽放钻孔。
2、ZDY4200LPS型号意义： Z--钻机 D--动力头 Y--液压传动 4200--主轴额定转矩 L--履带式 P--方位旋转 S--双泵系
ZDY4200LPS型号意义：
Z--钻机
D--动力头
Y--液压传动
履带式液压钻机4200--主轴**额定转矩
L--履带式
P--方位旋转
S--双泵系
ZDY4200L履带式坑道钻机主要技术参数
配套钻杆直径 mm 73
钻机质量 kg 5800
运输状态外形尺寸(长×宽×高) mm 4000×1450×1700
B回转器
额定转矩 Nm 4200～1050
额定转速 r/min 66～210
油马达型号 A6V160MA
油马达排量 ml/r 46～160
主轴通孔直径 mm 75
额定压力 MPa 25
额定流量 L/min 118
C给进装置
主轴倾角 /° ±90
方位角 /° ±90
探矿专业多功能履带钻机最大给进/起拔力 kN 123
给进/起拔行程 mm 780
给进/起拔速度 倒杆工况 m/s 0～0.2
钻进工况
0～0.04
额定压力 MPa 21
额定流量 倒杆工况 L/min 118
钻进工况
30
D行走装置
行走速度 km/h 0～2.0
最大爬坡能力 /° 20
接地比压 MPa 0.048
额定压力 MPa 21
额定流量 L/min 2×60

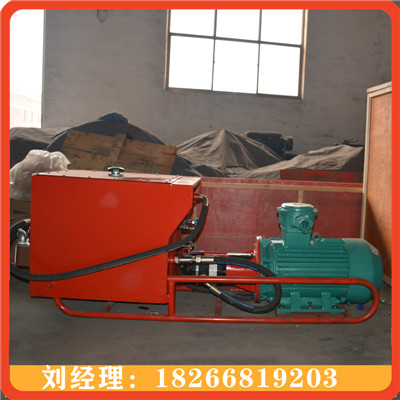

E泵站
液压系统额定压力 Ⅰ泵 MPa 25
Ⅱ泵 21
Ⅰ泵型号 A7V78MA
Ⅰ泵排量 ml/r 0～78
Ⅱ泵型号 25SCY14-1B
Ⅱ泵排量 ml/r 0～20.6
煤矿用履带式全液压钻机电动机型号 YBK2-250M-4
额定功率 kW 55
额定电压 V 380/660或660/1140
额定电流 A 102.5或59
额定转速 r/min 1480
油箱有效容积 L 240
DY1200L煤矿用履带式全液压钻机主要特点
1.钻机由主机、动力操作两部分组成，主机和动力操作装置由分别由两个履带承载行走。各部分之间用软管连接，便于施工现场布置和移动运输，操作方便直观。
2.可以就地移动、转动，适应柱面孔和扇面孔施工。
3.液压系统为双泵系统，回转和给进的钻孔工艺参数可独立调节，变量马达可实现恒功率调速，变量油泵可实现恒扭矩调速。具有自适应功能，钻进压力与回转负载变化相适应。具有安全保护功能。
4.液压卡盘和双向作用式夹持器的配合动作，可实现半自动拧卸钻杆。
5.煤矿井下专用履带式全液压钻机上的回转器齿轮采用特殊工艺，寿命长，噪声低；采用胶囊卡盘，卡紧能力大。
6.机身倾角调节方便，适合0～±90°倾孔钻进。
7.更换卡瓦组可夹持多种直径的钻杆。
8.液压元件均采用国内外优质产品，整机性能稳定可靠，效率高。
