霍尼韦尔电动蝶阀开关型与调节型控制
V4系列对夹式蝶阀可以应用于楼宇及城市管网水系统中，可以实现调节或开关量控制，调节型执行器可接受多种控制信号，如4-20ma，1-5v或2-10v，通过拨动开关可以现场设定。
V4系列对夹式电动调节蝶阀PDF资料
V4系列电动蝶阀的特点
1.型号全（DN50-DN600 PN16）
2.开关控制或模拟量控制；
3.强制手动操作，无需离合机构；
4.位置自锁；
5.机械指针位置指示；
6.加热器预防冷凝，标准型号带有辅助开关；
7.IP67防护等级。
V4系列电动蝶阀的技术参数
阀门
口径：DN50-DN600(对夹式)
公称压力：PN16
介质温度：-10度-+90度
阀体：GG25(FOR DN50...DN150)
GGF40(FOR DN200...DN600)
阀杆：SS416
阀板：镀镍球铁板GGG40
阀座：EPDM
介质类型：冷水或热水
管道连接标准：ISO7005-2
执行器
电源：AC220V,50/60HZ
行程：90度正负5度
控制（调节型）4-20ma，1-5v或0（2）-10v
反馈（调节型）4-20ma或2-10v
防护等级：IP67
环境温度：-30度to+65度
位置指示：指针连续位置指示
强制手动操作：无离合器设计
涡轮蜗杆免现场润滑，自锁功能
加热器：15W 220V放冷凝
外壳材料：铝合金
外壳表面处理：粉末喷涂
过载保护：内置过热保护，125正负5度停机
95度正负5度恢复

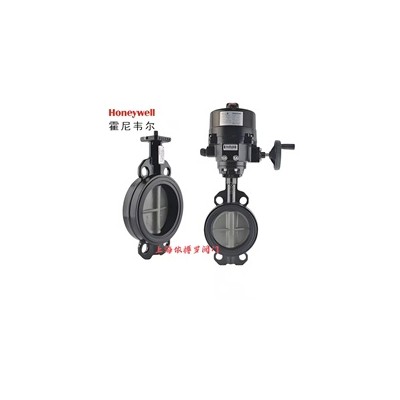

V4系列电动调节蝶阀图片及尺寸图
| V4ABFW16-xxx-012电动蝶阀订货型号 | ||||||||
| 口径 | ON/OFF型号 | 执行器型号 | Modulating型号 | 执行器型号 | 力矩（Nm） | 时间（s/60Hz） | 功率（Watts） | Kvs（m3/h） |
| DN50 | V4ABFW16-050-012 | OM-1 | V4ABFW16-050-112 | OM-P1 | 35 | 12 | 10 | 109 |
| DN65 | V4ABFW16-065-012 | OM-1 | V4ABFW16-065-112 | OM-P1 | 35 | 12 | 10 | 177 |
| DN80 | V4ABFW16-080-012 | OM-1 | V4ABFW16-080-112 | OM-P1 | 35 | 12 | 10 | 243 |
| DN100 | V4ABFW16-100-012 | OM-1 | V4ABFW16-100-112 | OM-P1 | 35 | 12 | 10 | 483 |
| DN125 | V4ABFW16-125-012 | OM-2 | V4ABFW16-125-112 | OM-P2 | 90 | 15 | 40 | 822 |
| DN150 | V4ABFW16-150-012 | OM-2 | V4ABFW16-150-112 | OM-P2 | 90 | 15 | 40 | 1270 |
| DN200 | V4ABFW16-200-012 | OM-3 | V4ABFW16-200-112 | OM-P3 | 150 | 22 | 40 | 2550 |
| DN250 | V4ABFW16-250-012 | OM-4 | V4ABFW16-250-112 | OM-P4 | 400 | 16 | 120 | 4342 |
| DN300 | V4ABFW16-300-012 | OM-4 | V4ABFW16-300-112 | OM-P4 | 400 | 16 | 120 | 6708 |
| DN350 | V4ABFW16-350-012 | OM-7 | V4ABFW16-350-112 | OM-P7 | 1000 | 46 | 180 | 9793 |
| DN400 | V4ABFW16-400-012 | OM-8 | V4ABFW16-400-112 | OM-P8 | 1500 | 46 | 220 | 13467 |
| DN450 | V4ABFW16-450-012 | OM-9 | V4ABFW16-450-112 | OM-P9 | 2000 | 58 | 180 | 17836 |
| DN500 | V4ABFW16-500-012 | OM-10 | V4ABFW16-500-112 | OM-P10 | 2500 | 58 | 220 | 22933 |
| DN600 | V4ABFW16-600-012 | OM-12 | V4ABFW16-600-112 | OM-P12 | 3500 | 58 | 300 | 35431 |
霍尼韦尔电动蝶阀安装使用说明
