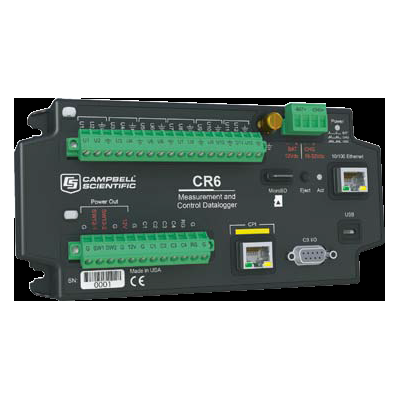

CR6 系列数据采集器功能强大，可作为数据采集系统的核心组分。CR6 集成了我们之前数据采集器的所有优点，并增加了快速通讯接口，低功耗，内置USB，便携 ，更高的模拟输入精度和分辨率。CR6系列数据采集器引入了新的通用接口（U）概念 ：一种可以将任意的传感器（模拟信号、数字信号或智能传感器等）接入到任意U 接口。这也是我们的第一款具有静态振弦测量功能的多功能数据采集器。
功能和优势:
- 通用性强，提供多种数据采集方式
- 用户自定义“U”接口类型：模拟或数字，输入或输出
- 静态振弦测量采用厂家独有的谱分析专利技术
- 电流、电压超压保护（对于所有端子）
- 灵活的供电方式：太阳能板，直流电源，12V电池, USB
- 包含网络通讯接口Ethernet 10/100
- 插销式整体接线端子：接线更简单
- SD 卡：扩展内存
- 支持RS232 和RS485 串行传感器
- 支持CPI 通讯，支持Campbell 高速传感器和分布模块 (CDM)
- CRBasic 或SCWin 编程，兼容PakBus 协议
- 操作系统与流行的CR1000，CR3000 相同
技术参数:
CPU : 32 位，硬件 FPU, 运行频率100 MHz
内存: 6 MB 系统闪存, 4 MB SRAM 数据存储，1 MB 程序文件串行闪存 (CPU)
D 卡: 最大支持16 GB 扩展
时钟精度: 每年±3分, 选配GPS 可精确到10 μs
USB micro B : 直接连接到电脑，USB2.0,12Mbps
网络通讯: 10/100 网络，RJ-45 接口
CS I/O 端口: 连接Campbell 调制解调器和显示功能
CPI 端口: 使用CDM 设备可扩展端口
电池接线端子: 12 V 稳压电源或12V可充电蓄电池（UPS模式）
充电接线端子: 直流转换器16-32V，太阳能板12V或24V
2 个 12V 开关电源端子：为传感器或通讯设备供电,1100 mA@20℃
12 V 持续供电端子
程序调控端子：
12 个U 端子机4 个C 端子通过程序调控，可完成以下功能。
模拟输入
|
功能 |
C1 |
C2 |
C3 |
C4 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
U7 |
U8 |
U9 |
U10 |
U11 |
U12 |
最多 |
|
单端 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
12 |
|
查分 |
|
|
|
|
H |
L |
H |
L |
H |
L |
HL |
L |
H |
L |
H |
L |
6 |
|
周期平均 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
12 |
|
振弦 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
6 |
|
|
|
|
|
|
|
温度 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
6 |
|
|
|
|
|
|
模拟输出
|
功能 |
C1 |
C2 |
C3 |
C4 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
U7 |
U8 |
U9 |
U10 |
U11 |
U12 |
最多 |
|
开关电压激发 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
12 |
|
开关电流激发 |
|
|
|
|
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
12 |
数字输入/输出
|
功能 |
C1 |
C2 |
C3 |
C4 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
U7 |
U8 |
U9 |
U10 |
U11 |
U12 |
最多 |
|
RS232 |
Tx |
Rx |
Tx |
Rx |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
RS-485(半双工) |
A- |
B+ |
A- |
B+ |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
RS-485(全双工) |
Tx- |
Tx+ |
Rx- |
Rx+ |
|
|
|
|
|
|
|
|
|
|
|
|
1 |
|
RS232-TTL |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
Tx |
Rx |
8 |
|
SDI-12 |
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
8 |
|
SDM |
DATA |
CLK |
ENABLE |
|
DATA |
CLK |
ENABLE |
|
DATA |
CLK |
ENABLE |
|
DATA |
CLK |
ENABLE |
|
1 |
|
通用输入/输出 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
|
5V或3.3V电源 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
|
脉宽调制 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
|
外激中断与气动 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
脉冲计数
|
功能 |
C1 |
C2 |
C3 |
C4 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
U7 |
U8 |
U9 |
U10 |
U11 |
U12 |
最多 |
|
开关闭合脉冲 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
|
高频方波脉冲 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
16 |
|
低压交流脉冲 |
|
|
|
|
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
|
√ |
16 |
产地：美国
