矿用防爆气动钻机
ZQJC架柱式钻机 气动架柱式钻机

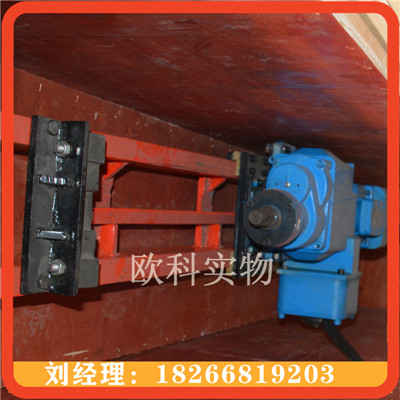

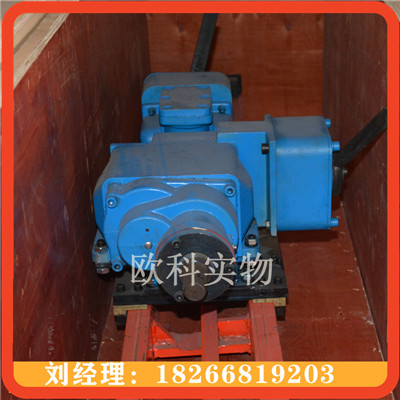

ZQJC-360/7.1S气动架柱式钻机是我公司最新研制产品，它具有安全防爆、转矩大、转速高、体积小、重量轻、结构简单、拆装方便等优点，拆开后各部件小于50千克。机器主机回转具有正反转功能，可轻松钻机和推出钻具；进给采用独立马达，给进力大，故障率低；通过控制进气量，可以调节回转速度和给进速度。该系列钻机可以配套使用高效螺旋钻杆和地质钻杆，广泛应用于煤矿探水、注水、探排瓦斯、泄放压力孔、巷道帮锚杆孔等的钻孔施工。
【架柱分体式钻机用途】ZQJC-360/7.1S气动架柱式钻机主要用在探测地质构造煤层、探放水、瓦斯、煤层注水、卸放压力孔，巷道帮锚 杆孔的钻孔及锚杆的搅拌和螺母的安装。也可用于岩巷树脂锚杆的搅拌及螺母的安装。
【360度探水钻机特点】1、ZQJC-360/7.1S气动架柱式钻机具有正、反转功能，可以轻松钻进和退出钻具；2、给进采用独立马达，给进力大，钻进深度和钻进效率分别比市场上现有的ZQJC系列钻机提高60%；3、通过控制气量，轻松调节进给速度；操纵台与主机分离，可远距离操作控制钻孔施工；4、特有的双重消音器结构，使噪音降到最低，有效改善了您的工作环境；5、主机、支架、操纵台即插即用，搬运方便。
【ZQJC架柱式气动钻机原理】ZQJC-360/7.1S气动架柱式钻机以压缩空气为动力，通过回转马达换向阀控制回转马达 的回转及换向，压缩空气驱动齿轮马达旋转，经两级减速后驱动主轴旋转，进而带动钻具工作；通过支撑气缸换向阀控制气缸的顶紧及松开；通过进给马达换向阀控制钻机的前进及后退。
气动架柱式钻基本性参数
单位 ZQJC-150/2.8 ZQJC-200/5
1 工作气压 MPa 0.50 0.5
2 额定转矩 N•m 150 200
3 额定转速 r/min 180 240
4 矿井下架柱式钻机最大输出功率 kW 2.8 5.0
5 最大负荷转矩 N•m 250 295
6 动力失速转矩 N•m 260 320
7 架柱式回转钻机 气动架柱式钻机启动转矩 N•m 255 310
8 负荷耗气量 m3/min 5.5 5.5
9 空载转速 r/min 450 600
10 1/2空载转速 r/min 225 300
11 1/2空载转速时的转矩 N•m 120 150
12 噪声 声压级声功率级 dB(A) dB(A) 108 118 108 118
13 钻尾尺寸 mm 18×18 18×18
14 钻孔直径 mm ∅50~ ∅150 ∅76~ ∅150
15 推进力 kN 5 5
16 矿用气动架柱式钻机导轨长度 r/min 2200 2200
17 导轨推进行程 r/min 1300 1300
18 空载推进速度 mm/min 6000 6000
19 最大工作高度 mm 1500 1500
20 气动架柱式钻机最小工作高度 mm 500 500
21 主机重 kg 45 62
22 支撑机构机重 kg 130 130
23 参考钻深 m 100 120
