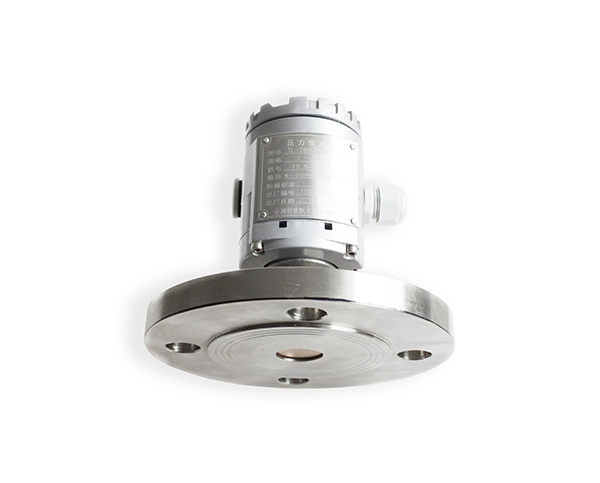

SK-DBS301型法兰式陶瓷液位变送器其传感器用于干式陶瓷压力传感技术，具有精度佳、长期稳定性好、工作温度范围宽、抗载能力强、体积小，膜片面积大、不积物、可带现场指示器和不带现场指示器。其过程连接形式为标准法兰，法兰材料1Cr18Ni9Ti和聚四氟乙烯。SK-DBS301型法兰式陶瓷液位变送器已广泛用于各领域中腐蚀性介质液体的静压、液位测量，尤其是卫生、食品、粘稠介质行业的压力、液位测量。也可用于气体或蒸汽等压力参数的测量。
●主要技术指标测量范围相对压力：0～1.6MPa、-0.1～1.6MPa最小可测量±1KPa(100mmH20)
静压液位 最大液位高度：100m 最小液位高度：0.1m
测量膜片96%氧化铝陶瓷
法兰1Cr18Ni9Ti聚四氟乙烯
密封件氟橡胶 氟硅橡胶
●选型表
|
SK-DBS301
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
□
|
代码说明
|
|
变送器类型
|
G
|
|
|
|
|
|
|
|
普通型
|
|
B
|
|
|
|
|
|
|
|
本安型
|
|
|
过程连接材料
|
1
|
|
|
|
|
|
|
不锈钢316L
|
|
|
2
|
|
|
|
|
|
|
聚四氟乙烯
|
||
|
过程法兰形式
|
A
|
DN50 L=0mm PN1.6Ma 1Cr18Ni9Ti
|
|||||||
|
B
|
DN50 L=50mm PN1.6Ma 1Cr18Ni9Ti
|
||||||||
|
C
|
DN50 L=0mmPN1.6Ma 1Cr18Ni9Ti
|
||||||||
|
D
|
DN80 L=50mm PN1.6Ma 1Cr18Ni9Ti
|
||||||||
|
E
|
DN50 L=0mm PN1.6Ma 聚四氟乙烯
|
||||||||
|
F
|
DN50 L=50mm PN1.6Ma 聚四氟乙烯
|
||||||||
|
G
|
DN80 L=0mm PN1.6Ma 聚四氟乙烯
|
||||||||
|
H
|
DN80 L=50mm PN1.6Ma 聚四氟乙烯
|
||||||||
|
密封材料
|
F
|
|
|
|
|
氟橡胶
|
|||
|
P
|
|
|
|
|
氟硅橡胶
|
||||
|
Y
|
|
|
|
|
约定的特殊要求
|
||||
|
输出信号
|
0
|
|
|
|
0-20mA
|
||||
|
4
|
|
|
|
4-20mA
|
|||||
|
现场显示
|
N
|
|
|
无现场显示表
|
|||||
|
A
|
|
|
有现场显示表
|
||||||
|
精度等级
|
2
|
|
0.25级
|
||||||
|
5
|
|
0.5级
|
|||||||
|
测量量程（非标量程直接书写）
|
X |
见量程代码表
|
|||||||
