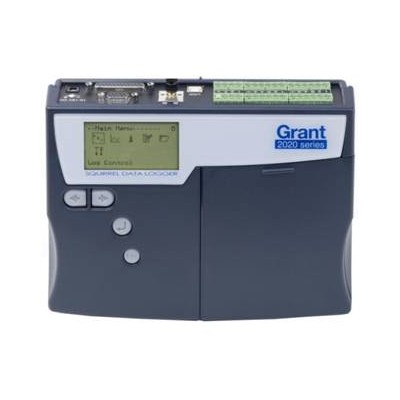

用途：Squirrel 2020系列是一款高性能的通用型数据采集器，采用了高精度24位A/D转换器，双处理器和可拔插存储卡，具有极大的灵活性来处理各种各样复杂和要求苛刻的多通道数据记录工作，凭借其优良的数据记录、先进的网络通讯功能和数据直接查看功能可满足各种用户的需求，目前广泛应用于工业、科学研究和品质管理等领域。
主要特点：
·8个差分或16个单端通用模拟输入通道，可用于电压，电流或电阻，2个高电压测量通道，4个脉冲和8个数字事件/状态输入；
·模拟输入通道可以连接热敏电阻、热电偶和2，3或4芯RTD温度传感器和4~20mA信号；
·采样速率最大2个通道可达到100Hz（2F8型）；
·大容量非丢失性内存，数据断电不丢失，最大可存储1.8百万个数据；
·具有以太网（2F8）, USB和RS232多种通讯端口；
·可直接采用移动式MMC/SD存储卡下载数据；
·传感器供电和FET输出用于外部设备；
·LCD显示屏方便查看数据和4个操作按键；
·最大16个计算/导出通道可以建立使用数学函数功能。
技术规格：
|
SQ2020-1F8 |
SQ2020-2F8 |
||
|
模拟输入功能 |
模拟到数字转换器 |
1 |
2 |
|
差分通道 |
8 |
8 |
|
|
单端通道 |
16 |
16 |
|
|
3或4芯接线 |
0 |
4 |
|
|
附加通道 |
脉冲 |
(2个快速–64kHz) & (2 x缓慢-100Hz) |
(2个快速–64kHz) & (2 x缓慢-100Hz) |
|
事件/数字 |
8个状态输入或1个8位二进位 |
8个状态输入或1个8位二进位 |
|
|
高电压 |
2 |
2 |
|
|
内部通道 |
1个温度 |
1个温度 |
温度测量范围：
每个通道可以按照下表单独设定范围。Pt100符合IEC751和JIS1604国际标准，Pt1000符合IEC751国际标准。
|
输入类型 |
测量范围 |
|
Y & U：热电偶 |
-50~+150℃ |
|
Pt100/Pt1000 |
-200~+850℃ |
1F8型只能接入2线传感器
|
K型热电偶 |
-200~+1372℃ |
|
T型热电偶 |
-200~+400℃ |
|
J型热电偶 |
-200~+1200℃ |
|
N型热电偶 |
-200~+1300℃ |
|
R&S型热电偶 |
-50~+1768℃ |
电压测量范围：
电压通道可以接入下表中的电压范围。循序混合差分和单端配置。请参考技术手册中允许的组合输入。
|
电压范围 |
电压范围 |
高电压输入范围 |
|
-0.075~+0.075V |
-3.0~+3.0V |
4.0~20.0V |
|
-0.15~+0.15V |
-6.0~+6.0V |
4.0~40.0V |
|
-0.3~+0.3V |
-6.0~+12.0V |
4.0~60.0V |
|
-0.6~+0.6V |
-6.0~+25.0V |
|
|
-0.6~+1.2V |
||
|
-0.6~+2.4V |
电流和电阻测量范围：
电流通道可以接入下表中的电压范围。根据电流范围使用不同的输入通道。
|
电流范围 |
电阻范围 |
电阻范围 |
|
-30.0~+30.0mA |
0.0~1250.0Ω |
0.0~500.0Ω |
|
4~20mA |
0.0~5000.0Ω |
0.0~4000.0Ω |
|
0.0~20000.0Ω |
||
|
0.0~300000.0Ω |
|
模拟输入：
模拟-数字转换：
警报输出：
时间和日期：
缩放数据：
内存：
计算通道：
分辨率：
程序/数据采集器设置：
通讯： |
供电：
尺寸和重量：
记录模式：
工作环境：
可选附件： |
产地：英国
