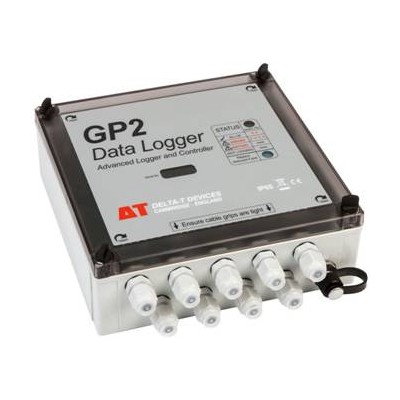

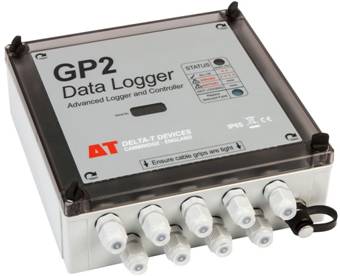

用途：GP2数据采集器是一款12通道数据采集器，具有易于使用、功能多、兼顾耐用和性能可靠等特点。可以记录大多数类型的传感器，可以接受电压、电阻、电流、电位、电桥、计数、频率和数字状态输入。配套的Deltalink软件可以帮助用户设置记录间隔、传感器类型、阈值、单位等其他功能。
|
特点：
应用领域： |
|
技术规格：
|
模拟通道 |
差分电压（最大12个通道）；单端电压（共用接地，最大24个通道）；2芯电阻（最大24个通道）；3芯电阻（最大12个通道）；电桥或电位传感器（最大12个通道）；温度传感器（最大12个通道，2芯热敏电阻最大24个） |
|
温度传感器 |
热敏电阻（2k和10k型）；热敏电阻（J、K和T型） |
|
数字通道 |
4个数字输入；快速计数或频率（30kHz，最大2个通道）；慢速计数或频率（100Hz，最大2个通道）；数字状态（逻辑电平/开路集电极/开关闭合，最大4个通道） |
|
WET传感器 |
1个通道，可测量土壤水分、温度和电导率 |
|
输入保护 |
所有输入端提供±15VDC或24VAC持续保护，包括电池反极性 |
|
传感器激发 |
标称3V参考，+5V和+12V稳定或5~10.5V（电池或外部供电），用户选择 |
|
记录可选 |
单独读数、统计、合计、积分、风向、矢量平均、阵风、风向图、条件式记录 |
|
记录间隔 |
1秒~24小时，每个通道可单独设定。采样速率典型>16通道/秒 |
|
计算测量 |
用户无限制可使用代数和三角函数计算配置的虚拟通道 |
|
存储容量 |
4MB闪存，典型可存储250万读数 |
|
长期稳定性 |
<±0.02%/年 |
|
输入阻抗 |
0.8~3.8GΩ |
|
共模范围 |
+3V~-2.5V |
|
共模抑制比 |
>70dB |
|
控制 |
2个继电器输出，可扩展到6个继电器输出，闭锁SPST继电器额定1A、24VAC、32V DC用于供电的传感器，控制外部设备或提供报警 |
|
内部供电 |
6节AA碱性坚持，典型可使用30万次读数 |
|
外部供电 |
10~15VDC，2A通过螺旋式接线柱或网络电缆 |
|
休眠电流 |
典型<60μA+每个30μA 数字输入低保持 |
|
唤醒电流 |
<10mA+任何电流提供到传感器 |
|
通讯 |
RS-232串口，115.2k波特 |
|
组网 |
最大7个GP2通过100米电缆组网电缆 |
|
使用环境 |
工作温度-20~+60℃，防雨外壳，IP65防护等级，内置干燥剂 |
|
尺寸 |
225×185×75毫米 |
|
重量 |
1公斤 |
|
模拟通道 |
输入范围 |
精度 |
噪音 |
|
|
工作温度在+25℃ |
工作温度在-20~+60℃ |
|||
|
电压 |
||||
|
差分或单端① |
±23mV② |
0.017%+10μV |
0.084%+24μV |
2.0μV |
|
±185mV |
0.013%+12μV |
0.075%+28μV |
2.5μV |
|
|
-1.4~+1.5V |
0.007%+87μV |
0.043%+122μV |
25μV |
|
|
-0.17~+2.7V |
||||
|
热电偶③ |
0~+70℃ |
0.39℃ |
0.79℃ |
0.05℃ |
|
电桥传感器④ |
±7.5mV/V*** |
0.042%+3μV |
0.090%+11μV |
1.5μV/V |
|
±62mV/V |
0.038%+6μV |
0.057%+16μV |
2μV/V |
|
|
电位计⑤ |
0~1 |
0.036%+0.00004 |
0.057%+0.00008 |
0.00002 |
|
电阻 |
||||
|
2芯 |
1KΩ |
0.056%+12Ω |
0.18%+16.7Ω |
0.15Ω |
|
9KΩ |
0.052%+12Ω |
0.17%+16.9Ω |
0.2Ω |
|
|
135KΩ |
0.041%+16Ω |
0.13%+21.6Ω |
1.0Ω |
|
|
3芯 |
1KΩ |
0.064%+0.3Ω |
0.21%+0.3Ω |
0.15Ω |
|
9KΩ |
0.060%+0.4Ω |
0.20%+0.5Ω |
0.2Ω |
|
|
135KΩ |
0.048%+4.2Ω |
0.15%+5.2Ω |
1.0Ω |
|
|
热敏电阻⑥ |
2k，-20~+60℃ |
0.05℃ |
0.08℃ |
<0.01℃ |
|
10k，-20~+60℃ |
0.04℃ |
0.09℃ |
<0.01℃ |
|
①单端电压测量容易受到接地电流引起的额外偏移误差
②可选择自适应量程/固定量程
③冷结点温度测量等温接线柱，响应<0.1℃/℃/小时
④mV/1V激发
⑤比率计
⑥3芯电阻测量
产地：英国
