用途：DAQ-M水生生物呼吸代谢测量系统由丹麦奥尔堡大学和哥本哈根大学研制的世界上最著名、最为广泛应用的水生生物特别是鱼类呼吸测量仪器，主要用于鱼类、水生无脊椎动物、鱼卵及其胚胎乃至浮游生物的耗氧量测量，同时还可以配置CO2传感器和pH计以测量CO2排放、pH值等，与摄像头和行为分析软件配合可以进行轨迹定位记录等。广泛应用于海洋淡水鱼类等水生生物生态学、水体环境毒理学、水产养殖、鱼类行为生理生态、水生动物发育生态及水族箱等研究。下图为幼体虹鳟鱼的呼吸代谢测量，可以看出，在开始时由于处理鱼时造成的应急反应，耗氧量很高，随后即达到一个较低的平稳水平——相当于其基础代谢率。从图中还可以看出，本系统有很高的时间解析度，可以反应突然的耗氧量变化。
DAQ-M水生生物呼吸代谢测量系统测量原理为“间歇式”，集合了“开放式”（实时测量）和“封闭式”（测量简单但精度差）的优点，同时又克服了开放式测量时间解析度差、封闭式不能连续长时间测量等缺点。“间歇式”测量的呼吸室放置在水浴槽（周边水体）内，循环泵可以确保呼吸室内水体的均一并保证有足量的水体流经传感器，而水体交换泵可以使周边水体与呼吸室内水体进行交换。测量时水体交换泵关闭（呼吸室类似封闭式），然后由计算机控制开启交换泵，周边水体被泵入呼吸室从而使氧气水平达到测量前的水平。整个过程分3个步骤：测量、水体交换、等待，测量时循环泵开启，水体交换时交换泵开启循环泵关闭，等待时交换泵关闭循环泵开启，每10分钟即可测量1次。如此以来，象“开放式”一样，实验可以无限期地进行下去，从而进行长时间的实验分析监测。在每个测量期，由于动物的呼吸耗氧，溶解氧浓度随着测量时间的延长而降低并呈直线相关关系，动物耗氧率（每小时每公斤体重消耗的毫克氧气）等于相关曲线的斜率乘以呼吸室的静体积除以动物的体重。
Witrox 4无线蓝牙四通道光纤氧主机：
|
兼容氧传感器 |
流动室、浸渍电极 |
|
测量通道 |
4个 |
|
温度传感器 |
包含1个Pt100温度探头（4芯，A级） |
|
温度通道 |
1个 |
|
供电电压 |
5V |
|
电压适配器 |
100~240V AC，5V DC输出 |
|
通讯接口 |
蓝牙2.0 |
|
防护等级 |
30 |
|
认证 |
CE |
|
尺寸 |
190×135×60毫米 |
|
重量 |
1250克 |
|
软件运行平台 |
Windows XP、Windows Vista和Windows 7 |
|
预热时间 |
5分钟 |
|
氧单位 |
%氧气饱和度、%空气饱和度、kPa、Torr、mg/L、μmol或ml/L |
|
测量范围 |
0~100%氧饱和度；0~475%空气饱和度；0~100 kPa；0~750 Torr；0~45 mg/L；0~1400 μmol；0~45 ml/L |
|
探测极限 |
0.03%氧气，0.15%空气饱和度，15 ppb |
|
分辨率 |
在0.21% O2时±0.01% O2，在20.9% O2时±0.1% O2；在2 hPa时±0.1 hPa，在207 hPa时±1 hPa；在2.83 μmol时±0.14μmol，在283.1 μmol时±1.4 μmol；在1%空气饱和度时±0.0475%空气饱和度，在100%空气饱和度时±0.475%空气饱和度 |
|
精度 |
在20.9% O2时±0.4% O2，在0.05% O2时±0.2% O2；在100%空气饱和度时±2%空气饱和度，在1%空气饱和度时±0.25%空气饱和度 |
|
在0%氧气时的漂移（1分钟采样间隔） |
30天之内<0.03% O2，<0.15%空气饱和度 |
|
温度测量范围 |
0~+50℃ |
|
反应时间 |
气体<6秒，液体<40秒 |
|
精密度 |
±0.5%空气饱和度，±0.105% O2，±1.05 hPa，±1.5 μmol，±0.05 mg/L |
DAQ-M数据采集器主机：
|
供电 |
110/230VAC，50/60Hz |
|
电脑接口 |
USB2.0（兼容1.1） |
|
分辨率 |
14位 |
|
模拟输入 |
8×0~10VDC |
|
模拟输出 |
2×0~10VDC |
|
信号噪音 |
62 dB |
|
频率 |
1000 Hz |
|
数字继电器 |
8×110/230VAC（2A） |
|
尺寸 |
210×200×74毫米 |
|
重量 |
1.2公斤 |

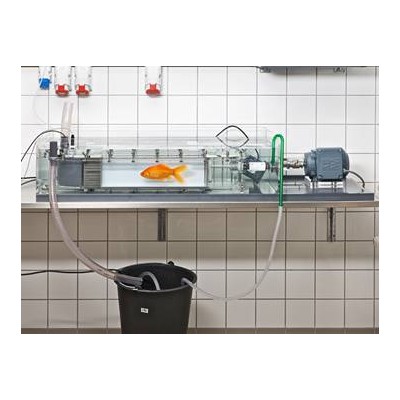

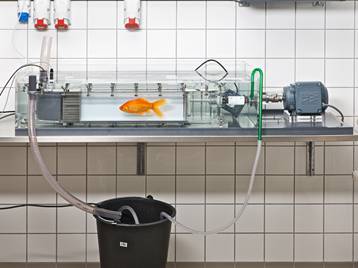

10升游泳呼吸室：
|
容积 |
10升 |
|
实验区尺寸 |
40×10×10厘米 |
|
适用鱼重量 |
50~150克 |
|
速率 |
3~110厘米/秒 |
|
占地面积 |
130×45厘米 |
|
马达功率 |
0.37 kW |
|
供电 |
230V 50 Hz 3.2A |
内径45毫米静态呼吸室：
|
呼吸室内径 |
45毫米 |
|
呼吸室长度 |
用户选择 |
|
管口外径 |
11毫米 |
|
材质 |
玻璃 |
内径80毫米静态呼吸室：
|
呼吸室内径 |
80毫米 |
|
呼吸室长度 |
用户选择 |
|
管口外径 |
11毫米 |
|
材质 |
亚克力 |
迷你浸渍氧电极：
|
测量范围 |
0~100% O2；0~475%空气饱和度；0~1000 hPa；0~45 mg/L；0~1400 μmol |
|
探测极限 |
0.03%氧气，0.15%空气饱和度，15 ppb |
|
分辨率 |
在0.21% O2时±0.01% O2，在20.9% O2时±0.1% O2；在2 hPa时±0.1 hPa，在207 hPa时±1 hPa；在2.83 μmol时±0.14 μmol，在283.1 μmol时±1.4 μmol；在1%空气饱和度时±0.0475%空气饱和度，在100%空气饱和度时±0.475%空气饱和度 |
|
精度 |
在20.9% O2时±0.4% O2，在0.05% O2时±0.2% O2；在100%空气饱和度时±2%空气饱和度，在1%空气饱和度时±0.25%空气饱和度 |
|
在0%氧气时的漂移 |
30天之内<0.03% O2，<0.15%空气饱和度 |
|
温度测量范围 |
0~+50℃ |
|
反应时间 |
气体<6秒，液体<40秒 |
|
精密度 |
±0.5%空气饱和度，±0.105% O2，±1.05 hPa，±1.5 μmol，±0.05 mg/L |
流动室（适用于直径3~6毫米的电极)：
|
适用于电极直径 |
3~6毫米 |
|
管口直径 |
11/8毫米 |
|
推荐电极类型 |
浸渍电极 |
潜水泵（5升/分钟）：
|
流量 |
5升/分钟 |
|
管口内 |
12/16毫米 |
|
管口外 |
9/12毫米 |
|
功率 |
5瓦 |
|
压力 |
1200 mmHg |
|
供电 |
230 VAC/50Hz |
潜水泵（20升/分钟）：
|
流量 |
20升/分钟 |
|
管口内 |
16/22毫米 |
|
管口外 |
12/16毫米 |
|
功率 |
5瓦 |
|
压力 |
1200 mmHg |
|
供电 |
230 VAC/50Hz |
产地：丹麦
