系统介绍：
QT-1021蒸散发站基于潜在蒸散法(ETO 法) 而设计的。专为农业及灌溉控制而设计。此站可根据Penman-Monteith方程式计算潜在蒸散（ETO），即由土壤蒸发和植物蒸腾水分损失总量。ETO 的得出有利灌溉控制；有效利用水资源。
原理介绍：
Penman-Monteith以能量平衡和水汽扩散理论为基础，即考虑空气动力学和辐射项的作用，又涉及作物的生理特征，认为即使在充分供水条件下，下垫面的作物冠层表面也不能视为饱和层，其计算公式中引入表面阻力参数来表征作物生理过程中叶面气孔及表层土壤对水汽传输的阻力作用。该方程的适用条件是稳定条件，即温度、大气压和风速分布近似符合绝热条件（无热量交换）。如果将该方程用在一个较小的时间段（1小时或更短)，需要进行稳定修正。但是当用于估算充分供水的参考表面ET0时，热交换很小，一般不需要稳定修正。Penman-Monteith公式综合考虑了各种气象因素对ET0的影响，而且是机理性公式，具有可靠的物理基础，已在世界上许多国家和地区广泛应用。经过几十年的理论研究与实践应用，该公式已公认为计算ET0的标准方法。
Penman-Monteith公式：
系统特点：
l适合农业生产、科研和标准测量等用途
l易安装、便于维护
l内置计算公式，可直接获取蒸散发值
l数据采集密度可以自行设置
l状态监控
l支持交流 / 太阳能供电方式
l免维护，适合于野外应用
l可单站应用也可组网布点，无线数据传输
l大容量数据存储器

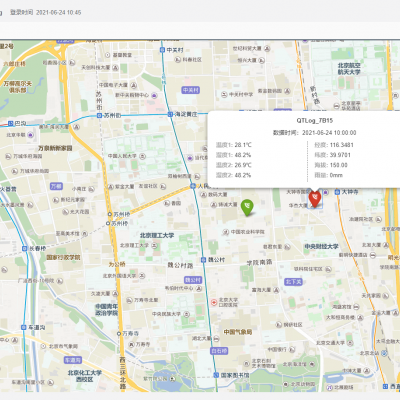

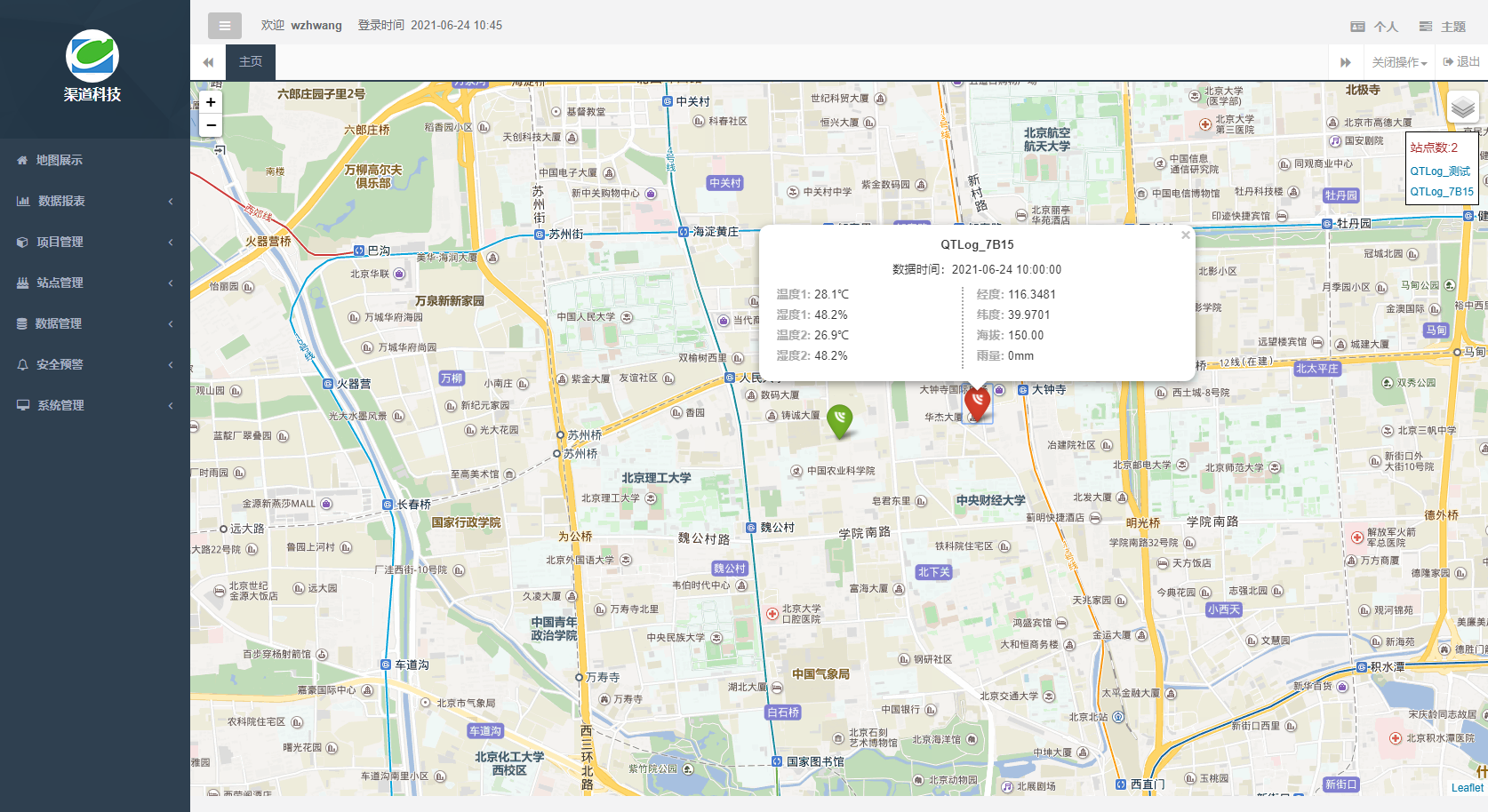

云平台展示：
记录表：
趋势图：
采集系统技术参数：
|
CR1000X 数据采集器 |
技术参数 |
图片 |
|
模拟通道 |
8个差分（16个单端） |
|
|
模拟测量范围 |
±5V |
|
|
模拟ADC |
24位 |
|
|
模拟测量精度 |
±(0.04%测量值+偏移量) 0° to 40°C ±(0.06%测量值+偏移量) -40° to +70°C ±(0.08%测量值+偏移量) -55° to +85°C (扩展温度) |
|
|
脉冲通道 |
10（P1，P2，C1~C8） |
|
|
电压激励通道 |
4（VX1~VX4） |
|
|
通信端口 |
USB，RS-232，CPI，RS484，CS I/O，Ethernet |
|
|
存储卡接口 |
MicroSD，最大16G |
|
|
开关12V |
2 |
|
|
数字 I/O |
8（C1~C8）可独立配置为输入或输出，支持：UART，RS-232，RS-485，SDM，SDI-12，I2C，SPI等接口。 |
|
|
网络协议 |
Ethernet，PPP，CS I/O IP，RNDIS，ICMP/Ping，Auto-IP(APIPA)，IPv4，IPv6，UDP，TCP，TLS，DNS，DHCP，SLAAC，SNMPv3，NTP，Telnet，HTTP(S)，FTP(S)，SMTP/TLS，POP3/TLS |
|
|
通信协议 |
PakBus，Modbus，DNP3，SDI-12，TCP，UDP |
|
|
时钟精度 |
±3分钟/年 |
|
|
数据存储 |
4MB SRAM+ 72MB Flash（可选扩展16G microSD） |
|
|
供电电压 |
10~18VDC |
|
|
功耗 |
1mA（1Hz 采样） 55mA（20Hz 采样） |
|
|
尺寸 |
23.8 x 10.1 x 6.2 cm |
|
|
重量 |
0.86Kg |
气象传感器技术参数：
|
HygroVUE5温度湿度传感器 |
技术参数 |
图片 |
|
温度传感器 |
|
|
|
测量范围 |
-40~70℃ |
|
|
测量精度 |
±0.4℃（-40~70℃） ±0.3℃（-20~60℃） |
|
|
响应时间 |
<130 s |
|
|
输出分辨率 |
0.001℃ |
|
|
重复性 |
0.04℃ |
|
|
相对湿度传感器 |
||
|
测量范围 |
0~100% RH |
|
|
测量精度 |
±1.8% (0~80%RH) ±3% (80~100%RH) |
|
|
响应时间 |
<8 s |
|
|
输出分辨率 |
0.001% |
|
|
重复性 |
0.05%RH |
|
|
其他技术参数 |
||
|
传感器原件 |
SHT35 |
|
|
通信标准 |
SDI-12 |
|
|
供电电压 |
7~28VDC |
|
|
功耗 |
静态：50 µA 测量：0.6mA |
|
|
工作环境 |
-40~70℃；0~100% RH |
|
|
EMC规范 |
测试符合IEC61326:2013 |
|
|
防护等级 |
IP67 |
|
|
材质 |
聚对苯二甲酸类塑料，防紫外辐射稳定 |
|
|
尺寸 |
直径：16mm 长度：115mm（不含线缆） |
|
|
03002风速风向传感器 |
技术参数 |
图片 |
|
风速测量范围 |
0-50米/秒 |
|
|
风向测量范围 |
360度机械，355度电子。 |
|
|
风速测量精度 |
±0.49米/秒 |
|
|
风向测量精度 |
±5度 |
|
|
启动风速 |
1.1米/秒 |
|
|
阻尼比 |
0.2 |
|
|
风速信号输出 |
电磁诱导AC正弦电压，1脉冲一环。 |
|
|
风向信号输出 |
10K电位计，线性度：0.5% |
|
|
电位计激励 |
5-15VDC |
|
|
线性适配器 |
12-30VDC |
|
|
安装杆直径 |
34mm |
|
|
传感器净重 |
0.7Kg |
|
CS106气压 |
技术参数 |
图片 |
|
型号 |
CS106/PTB110 |
|
|
量程 |
500~1100hPa |
|
|
总精度 |
±0.3hPa @20℃ ±0.6hPa @0~40℃ ±1.0hPa @-20~45℃ ±1.5hPa @-40~60℃ |
|
|
可重复性 |
±0.03hPa |
|
|
长期稳定性 |
±0.1hPa/年 |
|
|
分辨率 |
±0.01mb |
|
|
响应时间 |
500毫秒 |
|
|
工作温度 |
-40~60℃ |
|
|
能耗 |
工作状态<4mA 休眠状态<1μA |
|
|
供电 |
10~30VDC |
|
|
尺寸 |
6.8cm×9.7cm×2.8cm |
|
|
重量 |
90g |
|
TE525MM雨量 |
技术参数 |
图片 |
|
传感器类型 |
磁力簧片开关 |
|
|
输出 |
开关信号 |
|
|
精度 |
最大1.0% (50mm/小时) |
|
|
收集器尺寸 |
24.5cm直径×29.21cm高 |
|
|
收集器面积 |
214cm2 |
|
|
工作温度 |
0~50℃ |
|
|
材料 |
电镀铝 |
|
SP-510总辐射传感器 |
技术参数 |
图片 |
|
|
型号 |
SP-510（向上） |
SP-610（向下） |
|
|
灵敏度 |
0.057mV per W/m2 |
0.15mV per W/m2 |
|
|
校准因子 |
17.5W/m2 per mV |
6.7W/m2 per mV |
|
|
校准输出范围 |
0~114mV |
0~300mV |
|
|
视野范围 |
180° |
150° |
|
|
测量范围 |
0~2000 W/m-2 |
||
|
光谱范围 |
385nm~2105nm |
||
|
重复性 |
小于1% |
||
|
长期漂移 |
小于2%/年 |
||
|
非线性 |
小于1% |
||
|
响应时间 |
0.5秒 |
||
|
加热器 |
780Ω，15.4 mA电流 12VDC时185mW功率 |
||
|
工作温度 |
-50〜50℃; 0~100％相对湿度 |
||
|
尺寸 |
直径：23.5mm，高度：28.7mm |
||
|
重量 |
90g |
100g |
|
产地：美国
